Revue Technique Automobile Volkswagen Golf 5: Transmetteur d'inclinaison du véhicule -G384- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Alarme antivol jusque 05/2006 / Transmetteur d'inclinaison du véhicule -G384- : dépose et repose

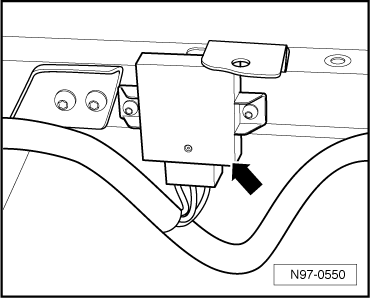

Le transmetteur d'inclinaison du véhicule -G384--flèche- se trouve sous le tableau de bord, à droite, derrière le sac gonflable du passager avant.
  Nota
Pour déposer le transmetteur, il est nécessaire de désactiver l'alarme antivol → Chapitre.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

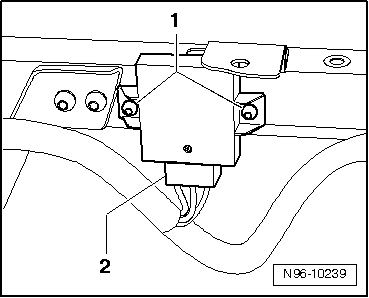

-  Dévisser les vis de fixation -1- et retirer le transmetteur d'inclinaison du véhicule -G384- de son support.
-  Déverrouiller la fiche -2- et la débrancher du transmetteur d'inclinaison du véhicule -G384-.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
