Revue Technique Automobile Volkswagen Golf 5: Revêtement latéral de coffre à bagages : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtement de coffre à bagages / Revêtement latéral de coffre à bagages : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.


Dépose

Couper le contact d'allumage.
-  Retirer le revêtement de plancher du véhicule.
Véhicules 2 portes
-  Déposer le revêtement supérieur de montant B. Il n'est pas nécessaire de déposer la ferrure terminale ou l'étrier de guidage de ceinture de sécurité avant → Chapitre.
-  Déposer la banquette → Chapitre.
-  Déposer le dossier → Chapitre.
-  Déposer le revêtement latéral → Chapitre.
Véhicules 4 portes â–º06/2005
-  Déposer la banquette → Chapitre.
-  Déposer le rembourrage latéral, véhicules 4 portes :
Avec sac gonflable latéral arrière → Chapitre
Sans sac gonflable latéral arrière → Chapitre
-  Déposer le revêtement de passage de roue, véhicules 4 portes → Chapitre.
Véhicules 4 portes avec sac gonflable latéral arrière 06/2005â–º
-  Déposer le rembourrage latéral, véhicules 4 portes :
Avec sac gonflable latéral arrière → Chapitre
-  Déposer le revêtement de passage de roue, véhicules 4 portes → Chapitre.
Véhicules 4 portes sans sac gonflable latéral arrière 06/2005â–º
-  Déposer le revêtement de passage de roue, véhicules 4 portes sans sac gonflable latéral arrière → Chapitre.
Tous les véhicules
-  Déposer le cache de porte-serrure arrière → Chapitre.
-  Déposer le support latéral du couvre-coffre → Chapitre.

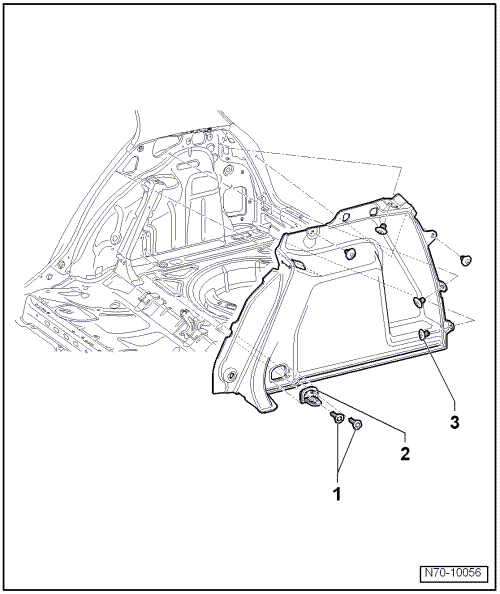

-  Dévisser les deux vis -1- (8 Nm) et retirer l'Å“illet d'arrimage -2-.
-  Retirer les cinq boutons-pression -3- et sortir le revêtement du véhicule.
