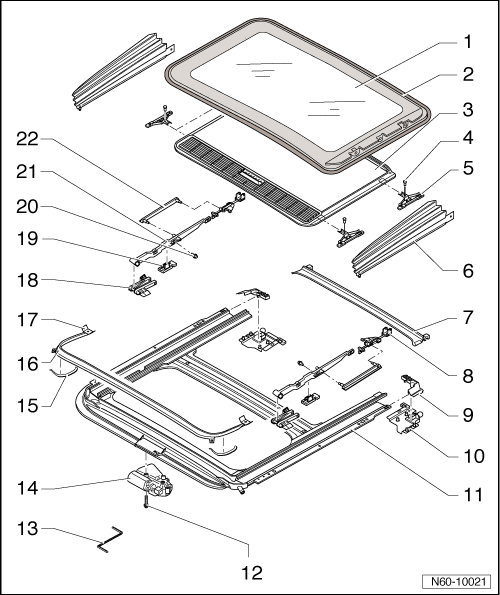

1 - | Couvercle en verre de toit ouvrant coulissant/relevable (verre de sécurité trempé) |
Déposer le couvercle en verre de toit ouvrant coulissant/relevable → Chapitre. |
Reposer le couvercle en verre de toit ouvrant coulissant/relevable → Chapitre. |
Régler le couvercle en verre de toit ouvrant coulissant/relevable → Chapitre. |
2 - | Joint de couvercle |
Régler le joint de couvercle → Chapitre |
Aboutement du joint au milieu de la zone arrière |
Remplacer le joint de couvercle → Chapitre. |
3 - | Panneau occulteur |
Déposer et reposer le panneau occulteur → Chapitre. |
4 - | Vis |
Les vis sont microcapsulées et doivent toujours être remplacées quand elles ont été desserrées. |
Au nombre de quatre |
1,8 Nm |
5 - | Coulisseau à ressort |
Vissé sur le panneau occulteur. |
Au nombre de quatre |
Peut être remplacé séparément. |
Déposer → Chapitre |
6 - | Soufflet |
Pour protéger le guide de coulisse. |
Déposer → Chapitre |
Reposer → Chapitre |
7 - | Gouttière |
Déposer → Chapitre |
8 - | Guide du crochet d'arrêt |
Est déposé en même temps que la coulisse. |
Déposer → Chapitre |
9 - | Partie supérieure de l'angle |
Enclipsée avec la partie inférieure de l'angle. |
Déposer → Chapitre |
10 - | Partie inférieure de l'angle |
Peut être remplacée séparément. |
Rendre étanche avec un cordon d'étanchéité adhésif au butyle -AKL 450 005 05-. |
11 - | Unité de montage |
Déposer et reposer l'unité de montage → Chapitre. |
En cas de besoin, les rainures de guidage sont à graisser exclusivement à la graisse spéciale G 000 450 02, sinon un bon fonctionnement n'est pas garanti. |
12 - | Vis |
Les vis sont microcapsulées et doivent toujours être remplacées quand elles ont été desserrées. |
Au nombre de trois |
3,5 Nm |
13 - | Clé mâle six pans pour commande de secours |
La clé mâle six pans pour commande de secours n'existe plus. Pour la commande de secours, utiliser une clé mâle six pans de modèle courant. |
14 - | Mécanisme d'entraînement électrique |
Déposer → Chapitre |
Régler le mécanisme d'entraînement (position zéro) → Chapitre. |
15 - | Ressort |
Au nombre de deux |
Assure le relèvement du déflecteur d'air. |
Est clipsé sur le déflecteur d'air et peut être remplacé séparément. |
Déposer → Chapitre |
16 - | Déflecteur d'air |
Déposer → Chapitre |
Réglage sur les véhicules à partir de 08/2005 > → Chapitre |
Ne pas monter le déflecteur d'air réglable en post-équipement. |
17 - | Palier pour déflecteur d'air |
Au nombre de deux |
Est clipsé sur le déflecteur d'air et peut être remplacé séparément. |
Déposer → Chapitre |
18 - | Guide avant |
Peut être extrait séparément du rail de guidage. |
Déposer → Chapitre |
19 - | Partie inférieure du guide arrière |
Est déposée en même temps que la coulisse. |
Déposer → Chapitre |
20 - | Vis Torx |
Torx T25 |
Au nombre de trois de chaque côté |
5 Nm |
21 - | Guide de coulisse |
Dépose et repose → Chapitre |
22 - | Écarteur |
Dépose et repose → Chapitre |
