Revue Technique Automobile Volkswagen Golf 5: Support de téléphone, Golf berline 06/2006 ► : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Installations téléphoniques / Support de téléphone, Golf berline 06/2006 ► : dépose et repose

Emplacement de montage du support de téléphone : sur le tableau de bord


Dépose

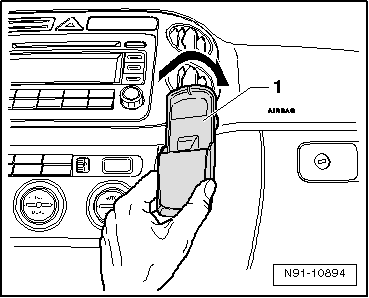

Dévisser la fixation dans le sens des aiguilles d'une montre -flèche- et détacher le support

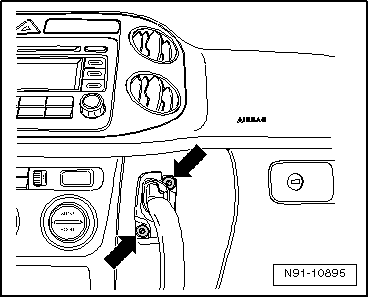

Desserrer les deux vis Torx -flèches-.
Extraire le câblage.
Débrancher le connecteur.


Repose

La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
Veiller à l'enfichage correcte du câblage.
Brancher le connecteur et introduire à nouveau le câblage dans le tableau de bord.

Visser à nouveau le logement du support de téléphone mobile -flèches-.

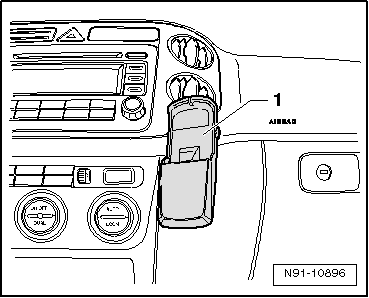

Clipser le support de téléphone sur le logement.
