Revue Technique Automobile Volkswagen Golf 5: Structure d'une peinture d'usine

Revue Technique Automobile Volkswagen Golf 5 / Peinture : informations générales / Indications générales / Structure d'une peinture d'usine

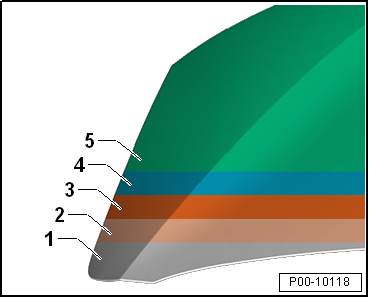

Système de teinte opaque, conventionnelle
Épaisseur de la couche : env. 80 - 120 ?m
1 -  Tôle d'acier
2 -  Phosphatation au zinc
3 -  Primaire par électrophorèse au trempé
4 -  Apprêt intermédiaire
5 -  Peinture de finition opaque à 2 composants

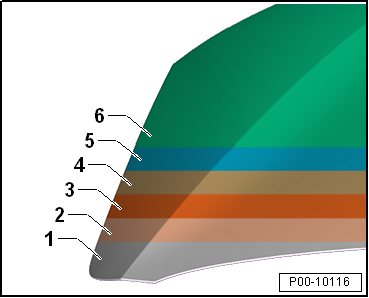

Système de teinte opaque, peinture hydrodiluable
Épaisseur de la couche : env. 80 - 130 ?m
1 -  Tôle d'acier
2 -  Phosphatation au zinc
3 -  Cataphorèse au trempé
4 -  Apprêt à l'eau
5 -  Peinture à base d'eau
6 -  Vernis à 2 composants

Système de peinture métallisée et à effet perlé, peinture hydrodiluable
Épaisseur de la couche : env. 80 - 130 m
1 -  Tôle d'acier
2 -  Phosphatation au zinc
3 -  Cataphorèse au trempé
4 -  Apprêt à l'eau
5 -  Peinture de base hydrodiluable métallisée / à effet perlé
6 -  Vernis à 2 composants

Système de peinture à 2 couches, conventionnelle
Épaisseur de la couche : env. 100 ?m
1 -  Tôle d'acier
2 -  Phosphatation au zinc
3 -  Cataphorèse au trempé
4 -  Apprêt intermédiaire
5 -  Peinture de finition opaque
6 -  Vernis à 2 composants

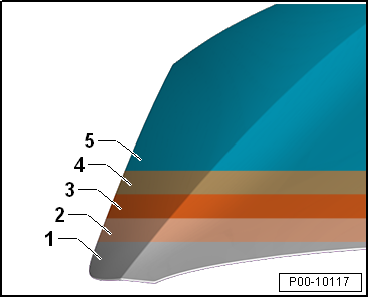

Structure du système de peinture selon le procédé 2010, peinture à base d'eau
Épaisseur de la couche : env. 80 - 120 ?m
1 -  Tôle d'acier
2 -  Phosphatation au zinc
3 -  Cataphorèse au trempé
4 -  Peinture à base d'eau (couche fonctionnelle)
5 -  Vernis à 2 composants

Système de peinture à 3 couches, peinture hydrodiluable
Épaisseur de la couche : env. 80 - 140 ?m
1 -  Tôle d'acier
2 -  Phosphatation au zinc
3 -  Cataphorèse au trempé
4 -  Apprêt à l'eau
5 -  Peinture à base d'eau (teinte de fond pigmentée)
6 -  Peinture à base d'eau (couche pour effet spécial)
7 -  Vernis à 2 composants
  Nota
La valeur approximative de l'épaisseur de couche peut varier selon les teintes et peut présenter des différences en fonction des conditions locales, des surfaces verticales ou horizontales.
Sur certains véhicules, Il est possible de dépasser les valeurs en cas d'application de deux couches de peinture ou plus. Ceci ne doit cependant pas être communiqué.
