Revue Technique Automobile Volkswagen Golf 5: Soufflet avec pommeau de levier de vitesses et insonorisant : dépose et repose, Golf

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / BV mécanique- Commande, assemblage, blocade diff / Commande des vitesses : remise en état / Soufflet avec pommeau de levier de vitesses et insonorisant : dépose et repose, Golf

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

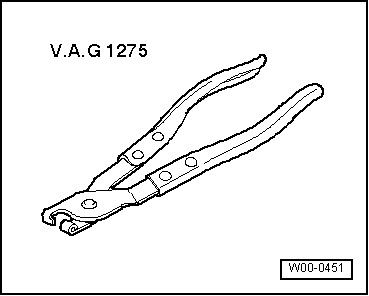

Pince pour collier de flexible -V.A.G 1275-
Dépose

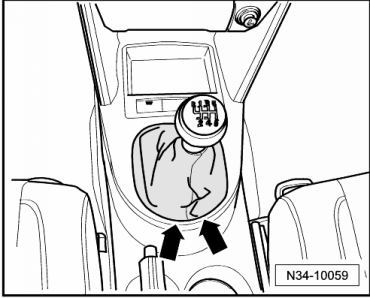

-  Extraire le soufflet du cadre de la console centrale par le haut ou le dégager prudemment en faisant levier -flèches-.
Sur certaines versions d'équipements, il faut soulever le soufflet à l'avant en faisant levier.

-  Retourner le soufflet vers le haut pour le faire passer au-dessus du pommeau de levier de vitesses.

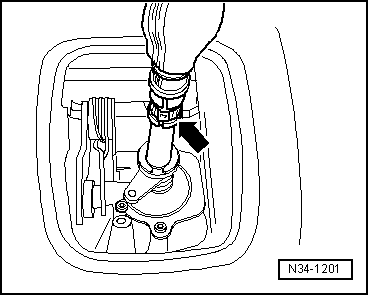

-  Ouvrir le collier -flèche- et retirer le pommeau de levier de vitesses conjointement avec le soufflet.
Sur certaines versions d'équipements, le cadre de la console centrale reste dans la console centrale.

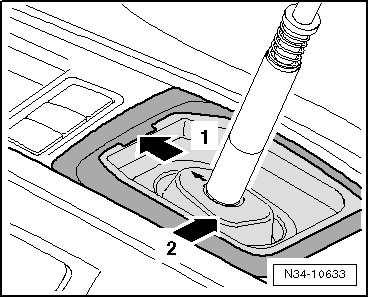

-  Retirer ensuite le cadre pour la console centrale ou le dégager prudemment en faisant levier -flèche 1-.
-  Retirer l'insonorisant -flèche 2-.
Repose
-  Mettre tout d'abord en place l'insonorisant.

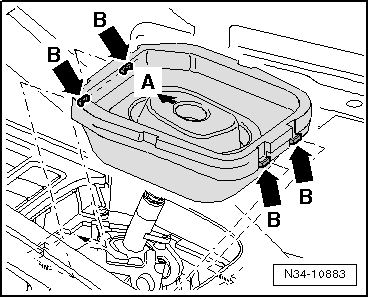

Position de montage de l'insonorisation :
La -flèche A- est dirigée dans le sens de la marche.
Les crans -flèche B- doivent s'enclencher dans la console centrale.
-  Puis pousser le cadre dans la console centrale.
-  Tourner le côté interne du soufflet vers l'extérieur.
Le pommeau de levier de vitesses doit être enfoncé jusqu'en butée.

-  Reposer le pommeau de levier de vitesses et le soufflet, puis comprimer le collier de serrage neuf -flèche-.
-  Puis pousser le soufflet dans le cadre de la console centrale.
