Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation manuelle " Climatic " / Climatiseur et chauffage dans l'habitacle

  Nota
Avant de procéder à la dépose des composants repérés par **, déconnecter la batterie → Ã‰quipement électrique; Groupe de rép.27.
Une plaquette signalétique sur le porte-serrure renseigne sur le type de fluide frigorigène utilisé et la quantité de remplissage.

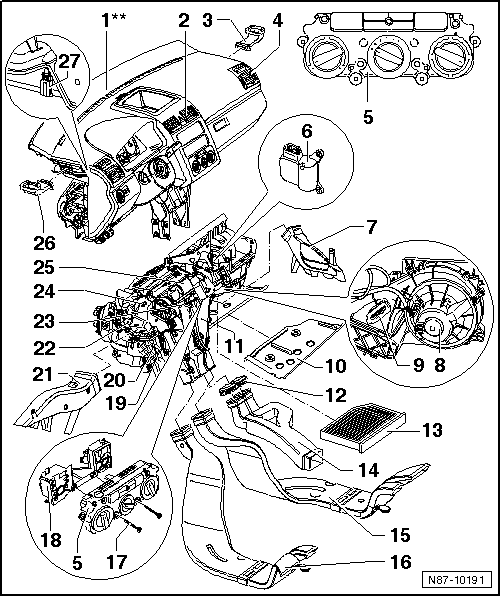

1 -  Tableau de bord **
2 -  Diffuseur d'air central
Déposer et reposer → Chapitre
3 -  Diffuseur d'air latéral droit
4 -  Diffuseur d'air droit
Déposer et reposer → Chapitre
5 -  Régulation du chauffage et du climatiseur " Climatic " avec calculateur de climatiseur -J301-
Avec détecteur de température du tableau de bord -G56-
Avec commande de volet d'air frais et d'air recyclé -E159-
Avec touche de dégivrage de glace arrière -E230-
Avec commande de soufflante d'air frais -E9-
Avec calculateur de climatiseur -J301-
Avec molette de réglage du chauffage du siège du conducteur -E94- et molette de réglage du chauffage du siège du passager avant -E95-
Sur les versions avec chauffage d'appoint, en plus avec touche de chauffage immédiat -E537-
Déposer et reposer → Chapitre
6 -  Servomoteur de volet de recyclage d'air -V113-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre
7 -  Diffuseur d'air au plancher côté droit
Déposer et reposer → Chapitre
8 -  Soufflante d'air frais -V2-
Déposer et reposer → Chapitre
9 -  Résistance série de soufflante d'air frais avec fusible de surchauffe -N24-
Déposer et reposer → Chapitre
10 -  Paroi de séparation d'appareil de chauffage
Déposer → Chapitre
11 -  Détecteur de température d'évaporateur -G308- ou transmetteur de température de diffusion de l'évaporateur -G263-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
  Nota
L'une ou l'autre de ces deux désignations de composant apparaît suivant le logiciel. Cependant, les tâches sont les mêmes.
Déposer et reposer → Chapitre
12 -  couvercle d'obturation
Uniquement sur versions sans guidage d'air vers le diffuseur d'air dans la console centrale, à l'arrière
13 -  Filtre à poussière et à pollen
Avec filtre à charbon actif
Déposer et reposer → Chapitre
14 -  Ajutage de raccord
Pour guider l'air vers la console centrale
Pour la dépose, il est nécessaire de déposer la console centrale → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68
15 -  Conduit d'air vers l'arrière, côté droit, débouchant au niveau du plancher
Déposer et reposer → Chapitre
16 -  Conduit d'air vers l'arrière, côté gauche, débouchant au niveau du plancher
Déposer et reposer → Chapitre
17 -  Vis de fixation
Au nombre de 8
18 -  Adaptateur de régulation
19 -  Résistance chauffante de chauffage d'appoint -Z35-
Uniquement sur les véhicules à moteur diesel sans chauffage d'appoint
Véhicules jusque 1K-7P015628 et 1K-7B084800
Avec calculateur de chauffage d'appoint à air -J604-
Contrôler : avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur), sous Chauffage, Ventilation, Climatiseur ; Systèmes aptes à l'autodiagnostic ; Chauffage d'appoint ; Composants électriques.
Déposer et reposer sur les véhicules jusque 1K-7P015628 et 1K-7B084800 → Chapitre
Véhicules à partir de 1K-7P015629 et 1K-7B084801
Ici, une résistance chauffante de chauffage d'appoint -Z35- à 3 niveaux est montée qui est activée par le calculateur correspondant par le biais de relais.
Déposer et reposer sur les véhicules à partir de 1K-7P015629 et 1K-7B084801 → Chapitre
20 -  Échangeur de chaleur
Déposer et reposer → Chapitre
21 -  Diffuseur d'air au plancher côté gauche
Déposer et reposer → Chapitre
22 -  Servomoteur de volet de mélange d'air -V68-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre
23 -  Arbre flexible
Déposer et reposer → Chapitre
24 -  Transmetteur de température de diffusion au plancher -G192-
Déposer et reposer → Chapitre
25 -  Appareil de chauffage et de climatisation
Déposer et reposer → Chapitre
Désassembler et réassembler → Chapitre
26 -  Diffuseur d'air latéral gauche
27 -  Transmetteur de température de diffusion, au centre -G191-
Déposer et reposer → Chapitre
Climatiseur à régulation manuelle " Climatic "
...

Régulation du chauffage et du climatiseur : dépose et repose " Climatic " avec calculateur de climatiseur -J301
Dépose   Nota La régulation se compose de deux boîtiers pouvant être dissociés. Avant de procéder à la dépose de la régulation, amener le ...
