Revue Technique Automobile Volkswagen Golf 5: Sortie d'échappement de chauffage stationnaire/d'appoint : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Chauffage stationnaire/d'appoint / Sortie d'échappement de chauffage stationnaire/d'appoint : dépose et repose

Dépose
-  Déposer l'insonorisant → Groupe de rép.50
Tuyau d'échappement court
ATTENTION !   ATTENTION !
Il y a risque de brûlure.
Les pièces du système d'échappement peuvent être brûlantes.
Avant de procéder à la dépose, laisser refroidir le système d'échappement.

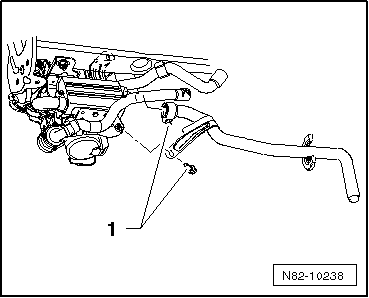

-  Dévisser l'écrou et la vis -1-. Lors de la repose, commencer par serrer la vis (6 +- 0,6 Nm).

Tuyau d'échappement long

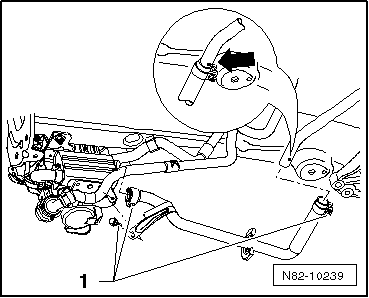

-  Dévisser les écrous et la vis -1-. Lors de la repose, commencer par serrer la vis (6 +- 0,6 Nm).
-  Lors de la repose du système d'échappement, commencer par poser la sortie d'échappement de chauffage d'appoint.
  Nota
Tenir compte de l'alésage d'évacuation -flèche-. Il doit être visible après la repose et sert aussi de repère de montage.

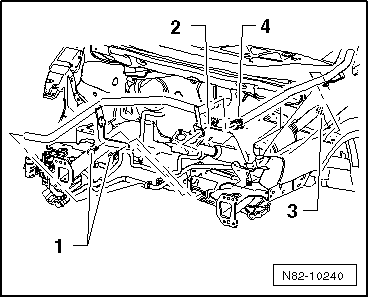

-  Serrer les vis et les écrous à 6 +- 0,6 Nm et la vis -2- à 23 +- 3,5 Nm. Serrer les vis et les écrous dans l'ordre de serrage 1, 2, 3 et 4.
