Dépose

-  Déposer l'insonorisant → Groupe de rép.50
ATTENTION !   ATTENTION !
Il y a risque de brûlure.
Le silencieux peut être brûlant.
Avant de procéder à la dépose, laisser refroidir le silencieux.

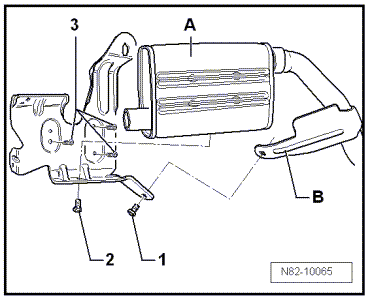

-  Détacher la sortie d'échappement du silencieux -A- → Chapitre.
-  Dévisser la vis -1- de l'appui -B- et poser le tuyau d'échappement sur le côté.
-  Dévisser la vis -2- du silencieux -A-.
-  Retirer le silencieux -A-.
-  Dévisser les vis -3- de la fixation.
-  Détacher le support des languettes de centrage et le retirer.
-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Tenir compte des languettes de centrage lors du montage du support.

Sortie d'échappement de chauffage stationnaire/d'appoint : dépose et repose
Dépose -  Déposer l'insonorisant → Groupe de rép.50 Tuyau d'échappement court ...

Support de chauffage stationnaire/d'appoint : dépose et repose
-  Déposer le chauffage stationnaire/d'appoint → Chapitre. -  Dévisser les vis -2- et retirer le support -1-. ...
