Dépose

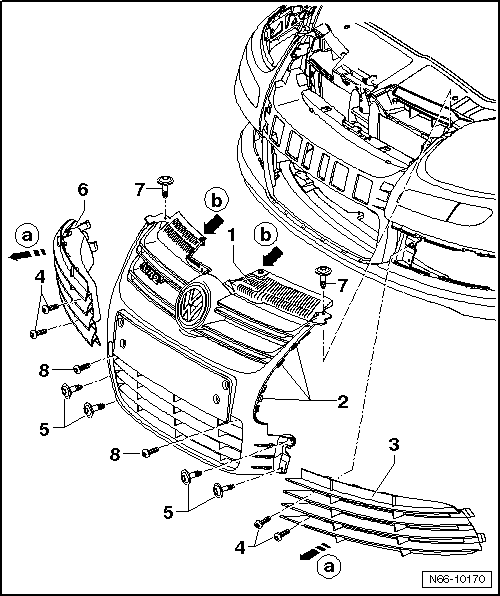

Dévisser les vis -4- et extraire les grilles d'aération -3 et 6- des crantages dans le bouclier de pare-chocs en les tirant dans le -sens de la flèche a-.
Dévisser les vis -5, 8 et 7-.
Déverrouiller les crochets d'arrêt -flèche b- et extraire la grille de calandre -1- des crantages latéraux -2- situés dans le bouclier de pare-chocs.

Repose

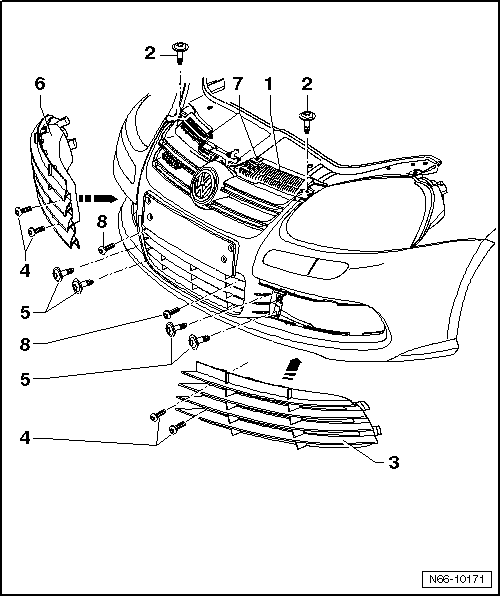

Mettre en place la grille de calandre -1- dans le bouclier de pare-chocs.
Les crantages latéraux et les crochets d'arrêt -7- doivent s'encliqueter de manière audible.
Visser les vis ; couples de serrage des vis -2- et -5- : 2 Nm, et de la vis -8- : 1 Nm.
Enfoncer les grilles d'aération -3 et 6- dans le bouclier de pare-chocs.
Serrer les vis ; couple de serrage de la vis -4- : 1 Nm.

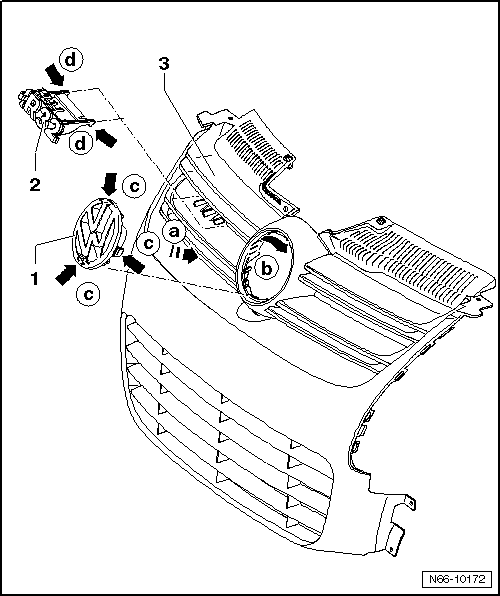

Grille de calandre R32 : emblème

1 -  Emblème
Dépose :
Déverrouiller les crochets d'arrêt -flèche c-.
Repose :
Mettre en place l'emblème -flèche a-, et le tourner dans le -sens de la flèche b-.
2 -  Monogramme R32
Dépose :
Déverrouiller les crochets d'arrêt -flèche d-.
Repose :
L'enfoncer dans la grille de calandre jusqu'à ce que les crochets d'arrêt -flèche d- s'enclenchent.
3 -  Grille de calandre
Grille de calandre R32 : vue d'ensemble du montage
1 -  Grille de calandre Matériau : acrylonitrile-styrène-acrylester (ASA) Dépose : → Chapitre 2 -  ...
