Revue Technique Automobile Volkswagen Golf 5: Servomoteur de volet d'air frais/de recyclage d'air -V154- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Chauffage : remise en état / Servomoteur de volet d'air frais/de recyclage d'air -V154- : dépose et repose

Dépose

  Nota
Il ne faut pas modifier la position du volet de recyclage d'air.

-  Déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

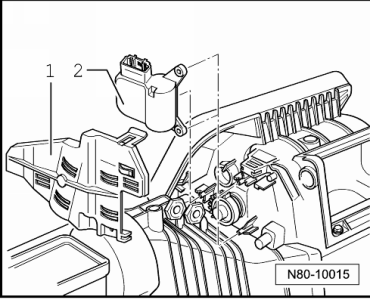

-  Extraire le cache -1-.
-  Débrancher le connecteur du servomoteur de volet d'air frais/de recyclage d'air -V154--2-.
-  Retirer le servomoteur de volet d'air frais/de recyclage d'air -V154--2- de ses logements.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Après la repose du servomoteur de volet d'air frais/de recyclage d'air -V154-, il faut vérifier le fonctionnement du volet de recyclage d'air.
-  Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur).
-  Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
