  Nota

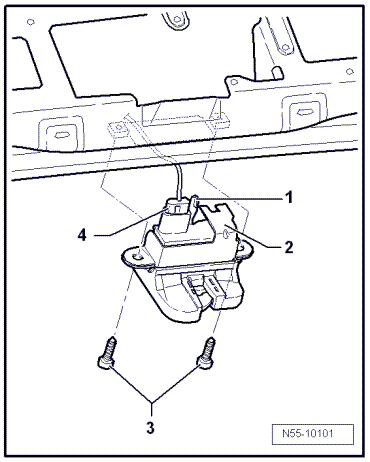

Si le hayon ne s'ouvre pas, il peut être ouvert manuellement via le déverrouillage de secours -1- sur la serrure de hayon -2-. Le déverrouillage de secours est accessible par une ouverture dans le revêtement du hayon.

Dépose
-  Déposer le revêtement de hayon → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70;.
-  Débrancher le connecteur -4- de la serrure de capot de coffre -2-.
-  Dévisser les vis -3- et retirer la serrure -2- du hayon par le bas.


Repose

-  Introduire la serrure -2- dans le hayon et visser les vis -3-.
-  Couples de serrage des vis -3- : 23 Nm
-  Brancher le connecteur -4- sur la serrure du hayon -2-.
La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
Avant de fermer le hayon, effectuer un contrôle de fonctionnement des éléments de déverrouillage.
