Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Capots, hayons, battants, cabine, verrouil.centr. / Hayon / Élément de déverrouillage : dépose et repose

  Nota

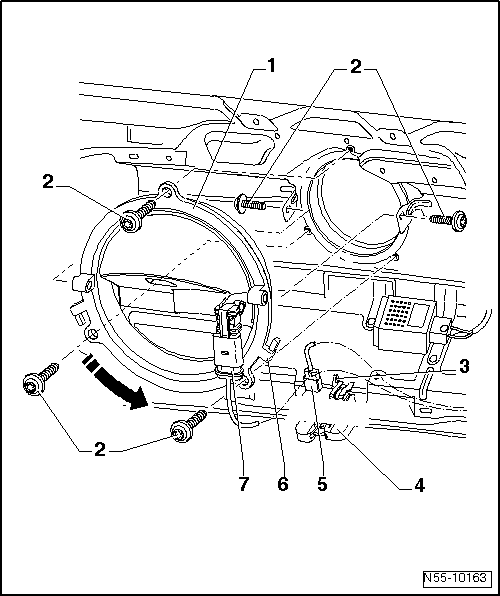

Si le hayon ne s'ouvre pas, il peut être ouvert manuellement via le déverrouillage de secours -3- sur la serrure de hayon -4-. Le déverrouillage de secours est accessible par une ouverture dans le revêtement du hayon.


Dépose

-  Déposer le revêtement de hayon → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70;.
-  Déposer le moteur d'essuie-glace arrière → Ã‰quipement électrique; Groupe de rép.92.
-  Débrancher le connecteur -7- de l'élément de déverrouillage -1-.
-  Dévisser les vis -2-.
-  Dégager dans le sens inverse de la -flèche- l'élément de déverrouillage des équerres de maintien -6-.
-  Retirer à présent l'élément de déverrouillage -1-.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
-  Couples de serrage des vis pour élément de déverrouillage : 4 Nm
Avant de fermer le hayon, effectuer un contrôle de fonctionnement des éléments de déverrouillage.
Éléments de verrouillage et de déverrouillage du hayon : vue d'ensemble du montage
1 -  Touche de déverrouillage, poignée de capot de coffre/de hayon -E234- Dépose et repose → Chapitre 2 -  Vis ...

Serrure de hayon : dépose et repose
  Nota Si le hayon ne s'ouvre pas, il peut être ouvert manuellement via le déverrouillage de secours -1- sur la serrure de hayon -2-. Le déverro ...
