Revue Technique Automobile Volkswagen Golf 5: Connecteurs de l'autoradio " RCD 310 " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Autoradio RCD 310 / Connecteurs de l'autoradio " RCD 310 " : vue d'ensemble

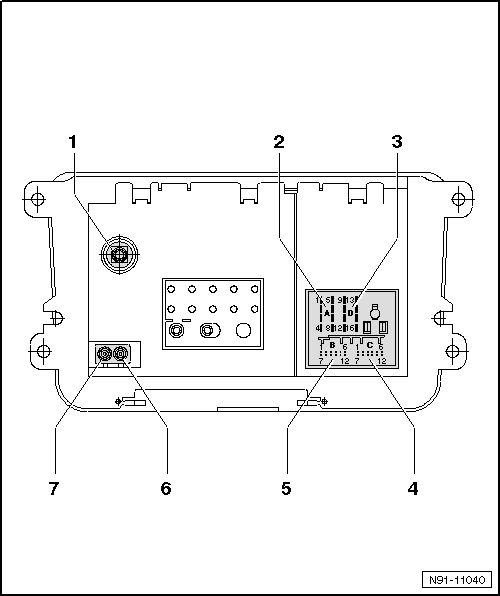

1 -  Raccord d'antenne
Entrée pour raccord d'antenne DAB, en option
Ou
Entrée pour raccord d'antenne SDARS pour les véhicules destinés à l'Amérique du Nord et au Canada
2 -  Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs
Bornage → Chapitre
3 -  Connecteur multibroche 2, 8 raccords, alimentation en tension, bus CAN, mise en veille silencieuse du téléphone
Bornage → Chapitre
4 -  Connecteur multibroche 3, 12 raccords, sortie AUX audio, entrée de signaux téléphoniques
Bornage → Chapitre
5 -  Connecteur multibroche 4, 12 raccords, entrée AUX audio, commande du changeur de CD et signaux d'entrée du lecteur de CD audio
Bornage → Chapitre
6 -  Raccord d'antenne
Entrée pour raccord d'antenne AM/FM
7 -  Raccord d'antenne
Entrée pour raccord d'antenne AM/FM

Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs

1 -  Haut-parleur arrière droit, positif
2 -  Haut-parleur avant droit, positif
3 -  Haut-parleur avant gauche, positif
4 -  Haut-parleur arrière gauche, positif
5 -  Haut-parleur arrière droit, négatif
6 -  Haut-parleur avant droit, négatif
7 -  Haut-parleur avant gauche, négatif
8 -  Haut-parleur arrière gauche, négatif


Connecteur multibroche 2, 8 raccords, alimentation en tension, bus CAN, mise en veille silencieuse du téléphone

9 -  CAN High
10 -  CAN Low
11 -  Afficheur tension d'alimentation, commuté, positif
12 -  Raccord négatif, borne 31
13 -  Afficheur bus CAN, négatif
14 -  Afficheur bus CAN, positif
15 -  Raccord positif, borne 30
16 -  Signal de commande du codage antivol, SAFE


Connecteur multibroche 3, 12 raccords, sortie AUX audio, entrée de signaux téléphoniques

1 -  Entrée microphone, négatif
2 -  Sortie AUX, audio, positif, côté droit
3 -  Sortie AUX, audio, négatif
4 -  Sortie microphone, négatif
5 -  Entrée de signal téléphonique BF, côté gauche, négatif
6 -  Entrée de signal téléphonique BF, côté droit, négatif
7 -  Entrée microphone, positif
8 -  Sortie AUX, audio, positif, côté gauche
9 -  Sortie microphone, positif
10 -  Mise en veille silencieuse du téléphone
11 -  Entrée de signal téléphonique BF, côté gauche, positif
12 -  Entrée de signal téléphonique BF, côté droit, positif


Connecteur multibroche 4, 12 raccords, entrée AUX audio, commande du changeur de CD et signaux d'entrée du lecteur de CD audio

1 -  Entrée AUX, audio, positif, côté gauche
2 -  Entrée AUX, audio, négatif
3 -  Changeur de CD, audio, négatif
4 -  Changeur de CD, alimentation en tension, positif
5 -  Libre
6 -  Changeur de CD, bus DATA OUT
7 -  Entrée AUX, audio, positif, côté droit
8 -  Changeur de CD, canal audio gauche, positif
9 -  Changeur de CD, canal audio droit, positif
10 -  Changeur de CD, signal de commande
11 -  Changeur de CD, bus DATA IN
12 -  Changeur de CD, bus CLOCK
