Revue Technique Automobile Volkswagen Golf 5: Revêtement inférieur de montant A, côté conducteur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtements des montants et revêtements latéraux / Revêtement inférieur de montant A, côté conducteur : dépose et repose

Dépose
Détacher de la carrosserie, dans la zone de jonction avec le revêtement inférieur de montant A, l'enjoliveur de seuil de porte :
Véhicules 2 portes → Chapitre
Véhicules 4 portes → Chapitre
-  Déposer les caches latéraux de tableau de bord → Chapitre

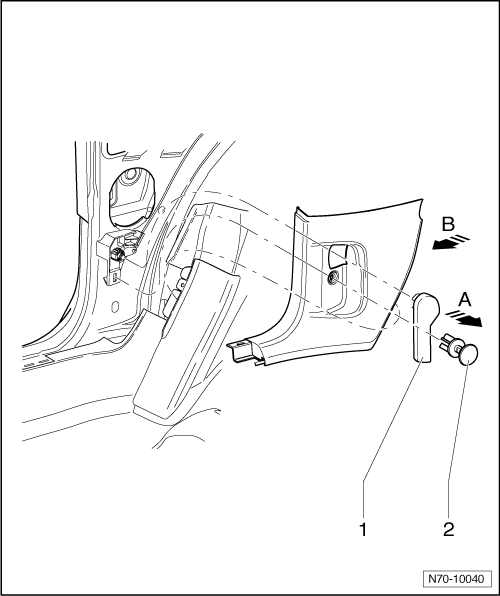

-  Déposer le levier de commande du capot-moteur -1- → Groupe de rép.55
-  Retirer le clip -2-.
-  Détacher -flèche A- le revêtement de la carrosserie.
-  Retirer le revêtement du jonc de joint de porte.
-  Dégager -flèche B- le revêtement de son logement.
  Nota
Avant le montage, vérifier que les clips -2- ne sont pas endommagés et les remplacer si nécessaire.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
