Revue Technique Automobile Volkswagen Golf 5: Revêtement droit de siège baquet : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Revêtement droit de siège baquet : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

-  Déposer le siège avant → Chapitre.
-  Déposer le boîtier de verrouillage avant :
Véhicules 2 portes → Chapitre
Véhicules 4 portes → Chapitre

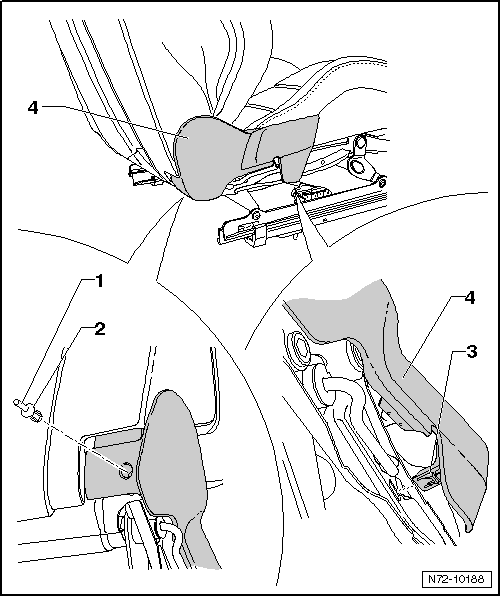

-  Chasser la goupille de blocage -1- vers l'intérieur et retirer le clip de maintien -2-.
-  Soulever la languette d'arrêt -3- et détacher le revêtement -4- du siège.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
