Notice d'utilisation Volkswagen Golf Plus: Escamotage et relèvement du dossier de la banquette arrière

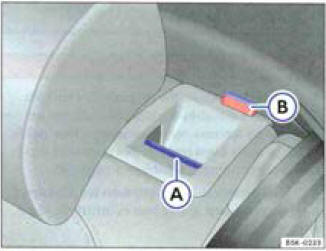

Fig. 45 Banquette arrière : commande de deverrouillago (A) ; repère rouge (B).
Lisez d'abord les informations d'introduction
et les consignes de sécurité à et tenez-en compte.
La banquette arrière est fractionnable. Chaque
partie peut être escamotée individuellement pour
agrandir le coffre à bagages.
Escamotage du dossier
- Déplacez l'appuie-tête entièrement vers le bas
- Tirez la touche de déverroolllage fig. 45 (A)
vers l'avant et escamotez simultanément le dossier.
- Le dossier est déverrouillé lorsqu'un repére
rouge est visible sur la touche (B).
- Lorsque le dossier de la banquette atriète est
escamoté, aucune personne ou aucun enfant ne
doit être transporté sur les places assises de la banquette
arrière escamotée.
Relèvement du dossier de siège
- Rabattez le dossier de la banquette arrière vers
l'arrière et appuvez-le fermement dans le verrouillage
jusqu'à ce qu'il s'enclenche de manière
sûre.
- Le repère rouge sur la touche de déverroulllage
ne doit plus être visible (B).
- Le dossier de banquette doit être encliqucté de
manière sûre afin de garantir l'effet protecteur des
ceintures de sécurité aux places arriére
|
Avertissement |
Tout escamotage ou relèvement incontrôlé ou
accidentel du dossier peut occasionner de
graves blessures !
- Escamolez ou relevez le dossier de la banquette
arrière uniquement lorsque le véhicule
est à l'arrêt.
- Lors du relèvement du dossier de lu banquette arrière, ne
coincez pasou n'endommagez
pus la ceinture de sécurité.
- Lors de l'escamotage et du relèvement du
dossier de la banquette arrière, éloignez toujours
les mains, les doigts et les pieds ou d'autres
parties du corps de la zone de pivotement.
- Chaque dossier de banquette doit toujours
être encliquete en position verticale de manière
sûre afin de garantir l'effet protecteur des ceintures
de sécurité aux places arrière. Si une place
assise est occupée et que le dossier du siège correspondant n'est
pas enclenché de manière
sure, le passager se déplace vers l'avant avec le
dossier de siège en cas de brusques manreuvres
de freinage et de conduite ainsi qu'en cas d'accident.
- Le repére rouge sur la touche (B) indique que
le dossier n'est pas encliqucté : lorsque le dossier
est encliqieté, le repère ronge ne doit pas
être visible.
- Si le dossier de la banquette arrière est escamoté
ou non enclenché de manière sure, aucun
adulte ni enfant ne doit voyager à ces places.
|
|
Avis |
| Avant d'escamoter le dossier de la banquette arrière,
réglez les sièges avant de sorte que l'appuletête
ou le rembourrage du dossier de la banquette
arrière ne percute pas les sièges avant. |
