Revue Technique Automobile Volkswagen Golf 5: Revêtement de porte avant, côté conducteur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Revêtements de portes (Golf 2004 â–º) / Revêtement de porte avant, côté conducteur : dépose et repose

Dépose

Couper le contact d'allumage.

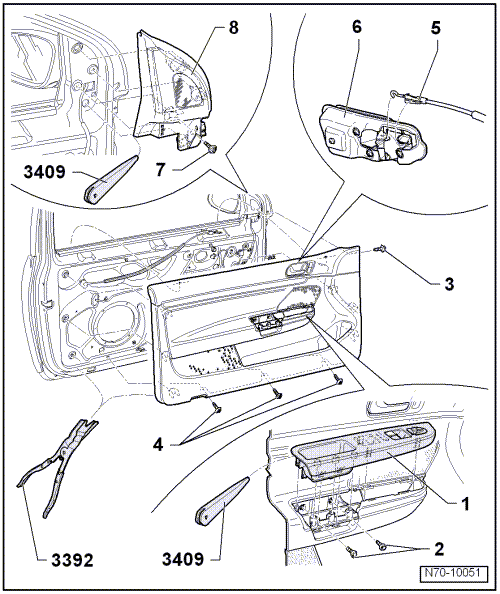

-  Retirer par le haut la partie supérieure de la coquille de poignée -1- de ses logements dans le revêtement de porte en faisant levier avec la cale de démontage -3409-.
-  En fonction de l'équipement du véhicule, débrancher les câblages de la partie supérieure de coquille de poignée.
-  Dévisser les deux vis -2- (4 Nm) situées au niveau de la coquille de poignée.
-  Dévisser la vis -3- et les trois vis -4- (2 Nm).
-  Détacher le bas du revêtement de porte de ses logements à l'aide de la pince de démontage -3392-.
-  Détacher les côtés du revêtement de porte de ses logements à l'aide de la pince de démontage -3392-.
-  Extraire le revêtement de porte du pertuis de porte en le tirant à la verticale vers le haut.
-  Sur les véhicules équipés d'un autoradio, débrancher le câblage du haut-parleur.
-  Débrancher le câble de revêtement de porte du calculateur de porte.
-  Décrocher le câble Bowden -5- de la commande d'ouverture intérieure de porte -6-.
-  Dévisser la vis -7- (2 Nm) et retirer le cache du triangle de rétroviseur -8- de ses logements en faisant levier avec la cale de démontage -3409-.
-  Sur les véhicules équipés d'un autoradio, débrancher le câblage de haut-parleur situé dans le cache.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant le montage, vérifier que les clips de fixation ne sont pas endommagés et les remplacer le cas échéant.
