Dépose
Nota| Lors de l'extraction de la baguette décorative décrite ci-après, commencer dans la partie avant du revêtement de porte. |

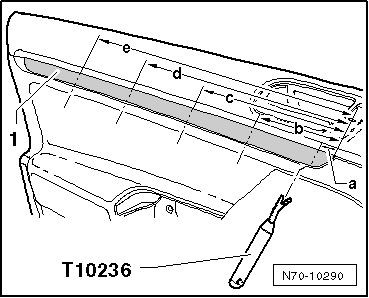

| - | Avec précaution, extraire des logements la baguette décorative -1- à 24 mm derrière l'arête avant -cote a- en faisant levier avec l'outil de déverrouillage -T10236-. |
| - | Extraire la baguette décorative des logements restants, comme indiqué. Les cotes sont les suivantes : |
| -Cote b = 120 mm- |
| -Cote c = 230 mm- |
| -Cote d = 338 mm- |
| -Cote e = 445 mm- |
| - | Extraire la baguette décorative du revêtement de porte dans le sens de la marche. |
|
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
