Revue Technique Automobile Volkswagen Golf 5: Ressort spiral pour sac gonflable/bague de rappel avec bague collectrice -F138- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Commodo / Ressort spiral pour sac gonflable/bague de rappel avec bague collectrice -F138- : dépose et repose

Prudence !   Prudence !
La dépose et la repose des différents composants du commodo doivent toujours être effectuées dans l'ordre prescrit → Chapitre.
Dépose :
  Nota
Lors de sa dépose, le ressort spiral ne doit pas quitter le point milieu et les roues du véhicule doivent se trouver en " ligne droite ".

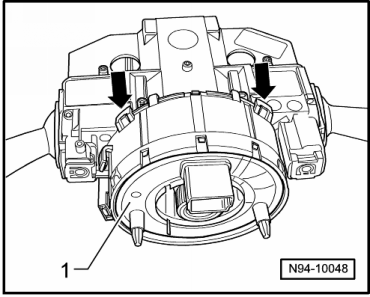

-  Soulever légèrement les languettes -flèches- situées sur le ressort spiral -1- et retirer le ressort spiral respectivement de la colonne de direction et du commodo en le tirant en arrière.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
Prudence !   Prudence !
Lors de la repose du ressort spiral, le levier de rappel de la commande des clignotants risque de casser.
Lors de la repose du ressort spiral, le levier des clignotants doit se trouver en position 0 afin que le levier de rappel ne soit pas éjecté.
  Nota
Lors de sa repose, le ressort spiral doit se trouver au point milieu et les roues du véhicule doivent être en " ligne droite ".
Le point milieu du ressort spiral, qui varie en fonction du fabricant, est représenté ci-après :

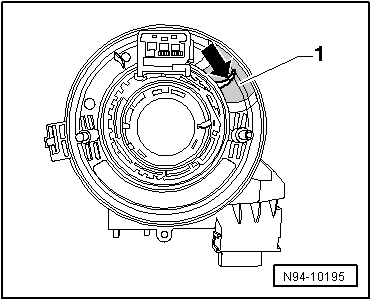

Le ruban coloré (rectangle noir) -flèche- doit se trouver dans le regard -1-.

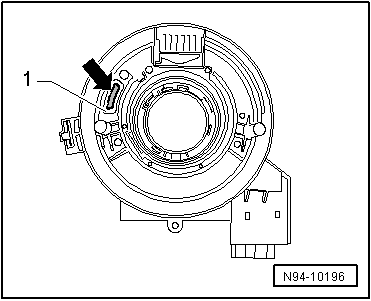

Le ruban coloré (jaune) -flèche- doit se trouver dans le regard -1-.
  Nota
Après la pose d'un capteur d'angle de braquage -G85- neuf, il faut effectuer la procédure " Réglage de base " → Chapitre.
