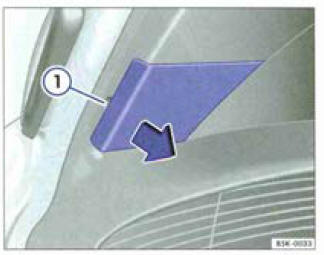

Fig. 204 Retirez le volet intégré ou capot de coffre.

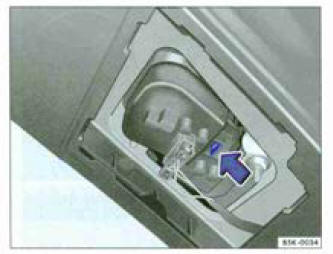

Fig. 205 Retirez le porte-ampoule integré au capot de coffre.

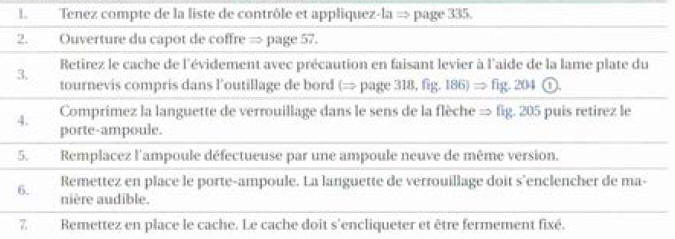

Efectuez les opérations uniquement dans l'ordre indiqué :
Sur les feux arrière a DEL, il est possible de remplacer l'ampoule de feu de recul.
Cache terminal de pavillon : dépose et repose
Dépose
-
Ouvrir le hayon.
-
En le tirant vers le bas, extraire le cache terminal de pavillon
-1- de ses logements situés dans la
traverse de pavillon, ainsi que du jonc de joint de hayon.
Nota
Avant le montage, vérifier que l ...
Essuie-glace sans articulation : dépose et repose
Dépose :
Nota
Lors du montage, ne pas intervertir le balai d'essuie-glace
du conducteur et celui du passager avant.
Les essuie-glaces sans articulation sont très souples. Pour
soulever l ...
Alternateur, moteur TSI 1,4 l
1 -
Vis à multipans creux
M8 x 45
23 Nm
2 -
Galet-tendeur supérieur
3 -
Carter de distribution
4 -
Vis six pans à bride
M8 x 45
...
