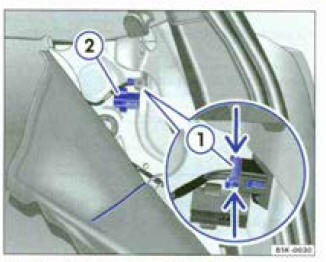

Fig. 206 Sur les côtes du caffre à bagages : dépose du bloc de feux arriére.
(1) Débranchez la fiche de raccordement, (2) vis de fixation.

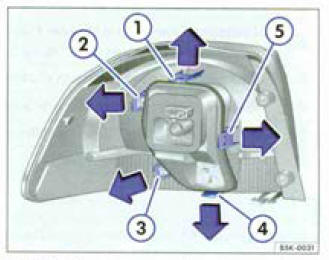

Fig. 207 Bloc de feu arrière dans la carrosserie : dépose du porte ampoule.(1)
jusque (5) languettes de verrouillage.
Effecttuez les opérations uniquement dans l'ordre indiqué.

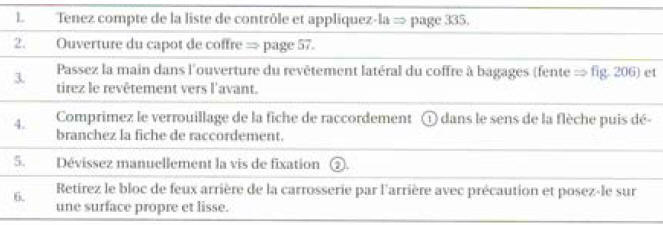

Dépose du bloc de feux arrière

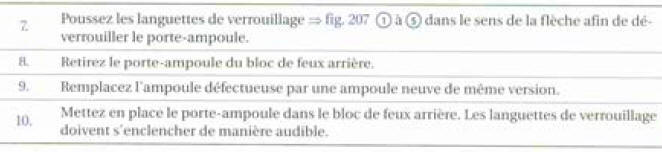

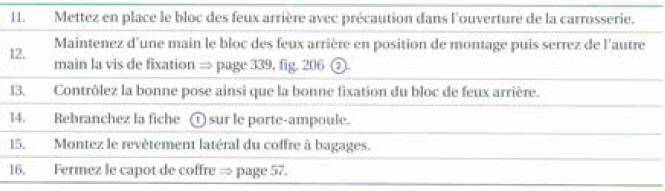

Changement d'ampoule
Les blocs de feux arrière existant en différentes versions, il est possible que l'emplacement des ampoules diffère de celui représenté sur la figure.
Sur les feux arrière a 1)11 .. Il est possible île remplacer l'împnule du clignotant. 4
Remplacement des ampoules du bloc de feux arrière dans le capot de coffre
Remplacement des diodes électroluminescentes (DEL) dots les feux arrièreArchitecture de porte : vue d'ensemble du montage
Un nouveau concept de porte a été mis en place avec la Golf 2004.
La porte -6- comporte une tôle
extérieure -1- qui peut être déposée.
La tôle extérieure est fixée à la porte par le rail de maintien
avant -7- et le rail de maintien arrière
-4-. ...
Systèmes de diagnostic embarqué, de métrologie et d'information
ATTENTION !
Lors des trajets de contrôle ou de mesure avec un
système de diagnostic embarqué et d'information, il y a
risque de blessures graves voire mortelles !
...
Amortisseur et ressort hélicoïdal : vue d'ensemble du montage (transmission
intégrale, berceau en acier et porte-fusée en aluminium)
1 -
Appui inférieur de ressort
Extrémité du ressort tournée jusqu'en butée.
2 -
Auxiliaire de montage
Ne doit pas être réutilisé après la dépose.
3 -
Ressort hélicoïdal
...
