Revue Technique Automobile Volkswagen Golf 5: Rembourrage latéral, véhicules 4 portes : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges arrière / Rembourrage latéral, véhicules 4 portes : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.

Dépose

-  Déposer la banquette → Chapitre.

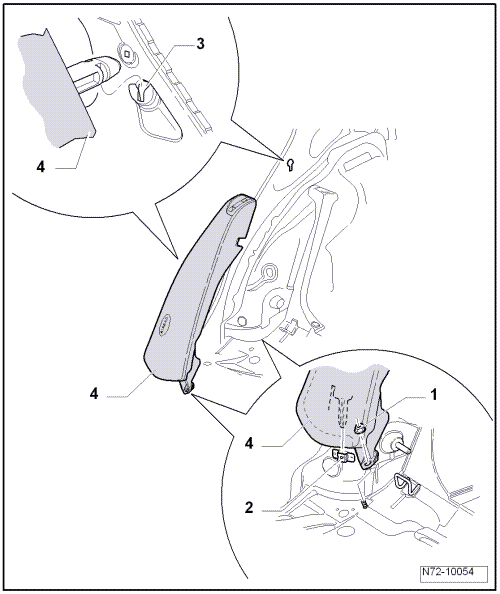

-  Dévisser l'écrou -1- (8 Nm).
-  Rabattre le dossier vers l'avant.
-  Dégager, en le soulevant, le rembourrage latéral -4- des logements -2- et -3- situés dans la carrosserie.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
