Revue Technique Automobile Volkswagen Golf 5: Cuvelage de siège (électrique) : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Cuvelage de siège (électrique) : dépose et repose

La dépose et la repose du cuvelage de siège sont décrites pour l'armature de siège avant gauche. La dépose et la repose du cuvelage de siège sur l'armature de siège avant droite s'effectuent de façon analogue.

Dépose
Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre.
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Déposer le revêtement du siège droit → Chapitre.
-  Déposer les revêtements du siège gauche à réglage électrique → Chapitre.
-  Déposer le support et l'étrier du siège à réglage électrique → Chapitre.
-  Déposer le logement de tiroir de siège avant → Chapitre
-  Déposer le dossier de siège avant → Chapitre.
-  Déposer la garniture et le rembourrage d'assise de siège avant → Chapitre.

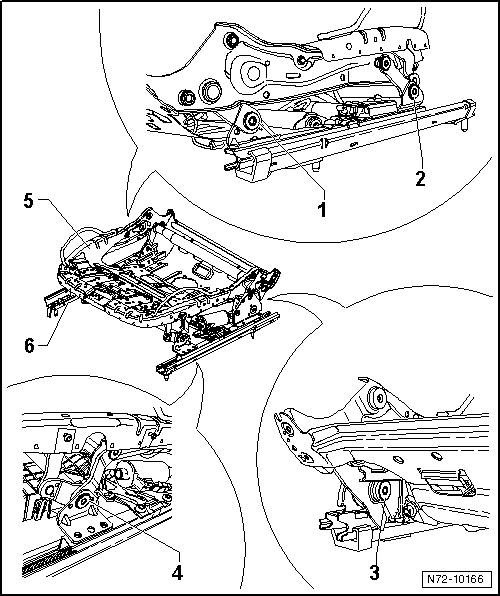

-  Dévisser du côté droit les vis -1- et -2-.
-  Dévisser la vis -3- à l'arrière.
  Nota
Dans sa position de montage, la vis -3- est orientée de l'intérieur vers l'extérieur.
-  Dévisser la vis -4- à l'avant.
-  Dégager le cuvelage de siège -5- du dispositif de réglage en longueur de siège -6-.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.

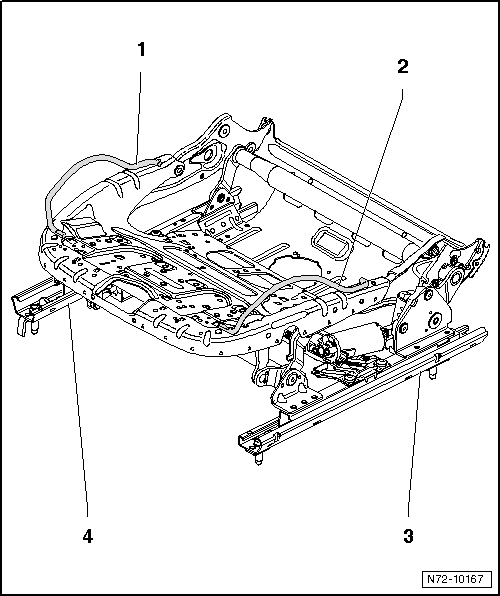

En cas de remplacement du cuvelage de siège, la pièce neuve utilisée est un cuvelage de siège provenant de la variante d'équipement " Sportline ". Si ce cuvelage est monté dans un véhicule avec une autre variante d'équipement, il est nécessaire de retirer les étriers -1- et -2-.
Afin d'éviter tout risque d'encrassement, couvrir les rails de sièges -3- et -4- de chiffons lors du détachement des étriers -1- et -2-.
