Revue Technique Automobile Volkswagen Golf 5: Rangement central de tableau de bord : dépose et repose (Golf 2009 â–º)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Rangement central de tableau de bord : dépose et repose (Golf 2009 â–º)

Dépose

-  Couper le contact d'allumage.
-  Déposer l'écran central de tableau de bord (Golf 2009 â–º) → Chapitre.
-  Si nécessaire, déposer l'autoradio → Communication; Groupe de rép.91.

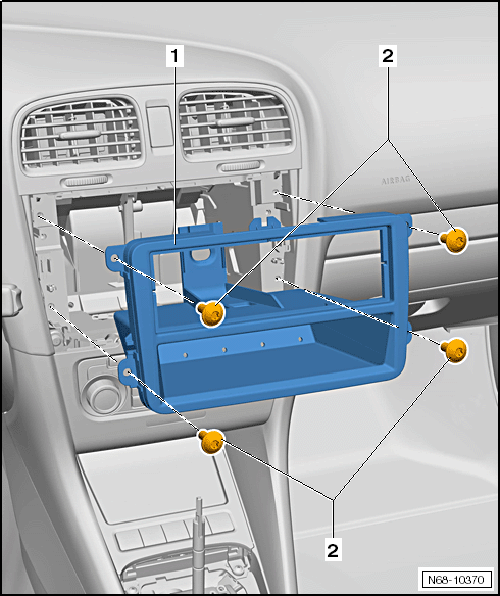

-  Dévisser les quatre vis -2- (1,5 Nm).
-  Extraire le rangement -1- du tableau de bord.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
