Revue Technique Automobile Volkswagen Golf 5: Diffuseurs d'air centraux de tableau de bord (véhicules avec Climatronic, Golf 2004 â–º) : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Diffuseurs d'air centraux de tableau de bord (véhicules avec Climatronic, Golf 2004 â–º) : dépose et repose

Dépose

Couper le contact d'allumage.

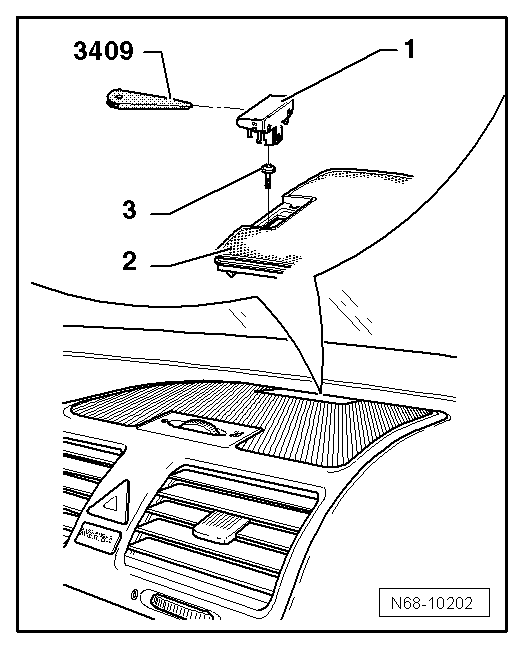

-  Retirer le capteur d'ensoleillement -1- du logement aménagé dans le dispositif de ventilation indirecte -2- en faisant levier avec la cale de démontage -3409-.
-  Débrancher le câblage du capteur d'ensoleillement.
-  Dévisser la vis -3- (1,5 Nm).

  Nota
Par souci de clarté, les composants sont représentés déposés sur la figure suivante.

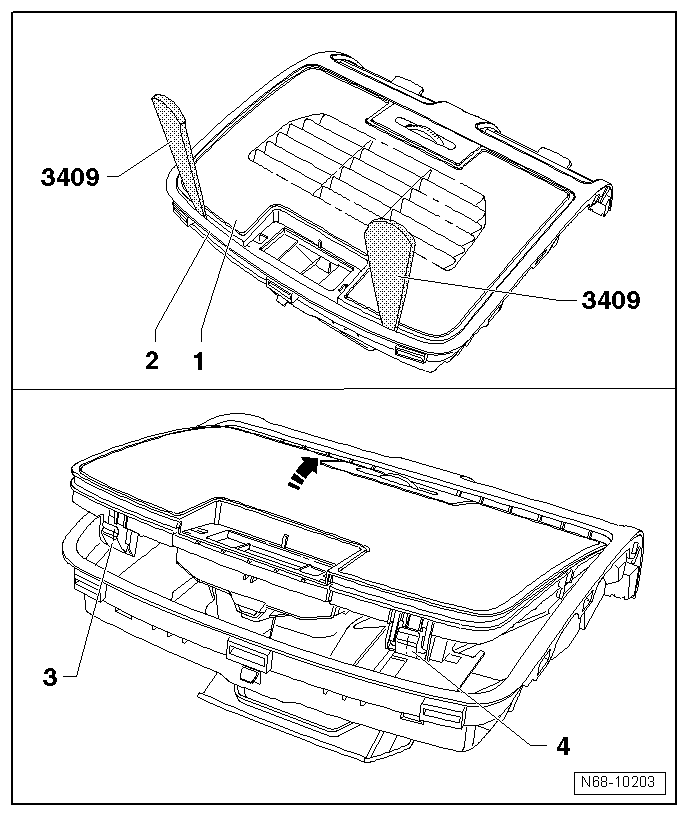

-  Introduire deux cales de démontage -3409- dans l'interstice entre le dispositif de ventilation indirecte -1- et le diffuseur d'air -2-, comme représenté sur la figure.
-  Pousser en arrière les agrafes en tôle -3- et -4- en utilisant les cales de démontage -3409- et extraire le dispositif de ventilation indirecte des logements dans le diffuseur d'air en le tirant vers le haut -flèche-.


-  Dévisser les deux vis -1- (1,5 Nm).
-  Retirer la partie avant du diffuseur d'air -2- des logements.
-  Introduire deux cales de démontage -3409- dans l'interstice inférieur du diffuseur d'air -flèches- et faire sortir le diffuseur d'air de ses logements dans le tableau de bord en le poussant vers le haut.
-  Actionner les crans correspondants et débrancher les câbles de commande de signal de détresse et du témoin de désactivation du sac gonflable côté passager avant.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
