Revue Technique Automobile Volkswagen Golf 5: Composants intérieurs du chauffage stationnaire/d'appoint

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Chauffage stationnaire/d'appoint / Composants intérieurs du chauffage stationnaire/d'appoint

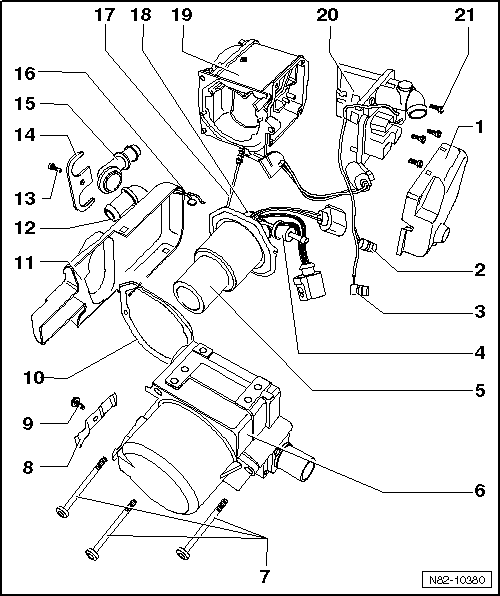

1 -  Couvercle du calculateur de chauffage d'appoint -J364-
Déposer et reposer → Chapitre
2 -  Détecteur de température -G18-
Déposer et reposer → Chapitre
3 -  Détecteur de surchauffe -G189-
Déposer et reposer → Chapitre
4 -  Vanne de coupure de carburant -N109-
Uniquement sur les véhicules à moteur diesel
5 -  Tube de combustion
  Nota
La figure représente la version essence avec filtre fin dans la conduite de carburant.
  Nota
Sur la version gazole, une résistance chauffante de réchauffage du carburant -Z66- et une vanne de coupure de carburant -N109- sont montées à demeure sur le tube de combustion. Les câbles sont reliés aux câbles de la bougie à incandescence avec contrôleur de flamme -Q8-.
Déposer et reposer → Chapitre
6 -  Échangeur de chaleur
Déposer et reposer → Chapitre
7 -  7 Nm
Au nombre de 3
8 -  Ressort de maintien
9 -  4 Nm
10 -  Joint d'étanchéité
À remplacer après chaque ouverture.
11 -  Cache
Déposer et reposer → Chapitre
12 -  Ajutage d'eau
Repérer la position de montage.
13 -  4 Nm
14 -  Plaque de retenue
15 -  Ajutage d'eau
Repérer la position de montage.
16 -  Agrafe de retenue
17 -  Bougie d'incandescence avec contrôleur de flamme -Q8-
Veiller à un positionnement correct.
La dépose et la repose → Chapitre ne sont possibles que sur la version essence.
  Nota
Sur la version gazole, une résistance chauffante de réchauffage du carburant -Z66- et une vanne de coupure de carburant -N109- sont montées à demeure sur le tube de combustion. Les câbles sont reliés aux câbles de la bougie à incandescence avec contrôleur de flamme -Q8-. Sur cette version, le tube de combustion doit être entièrement remplacé si la bougie à incandescence avec contrôleur de flamme -Q8- est défectueuse.
18 -  Brûleur
Déposer et reposer → Chapitre
19 -  Soufflante d'air comburant -V6-
La soufflante d'air comburant -V6- et le boîtier constituent un composant indissociable.
Déposer et reposer → Chapitre
20 -  Calculateur de chauffage d'appoint -J364-
  Nota
Le calculateur de chauffage d'appoint -J364- et la soufflante d'air comburant -V6- avec son boîtier constituent un composant indissociable. Et ce pour des raisons d'étanchéification entre le calculateur de chauffage d'appoint -J364- et le boîtier.
21 -  4 Nm
Au nombre de 4

Détecteur de température -G18- et détecteur de surchauffe -G189- : dépose et repose

Désassembler et assembler le chauffage stationnaire/d'appoint Thermo Top V/Vlies (non-tissé) → Chapitre

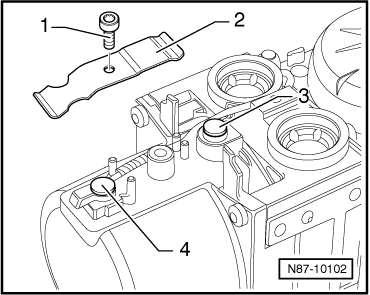

Dévisser la vis -1- et retirer le ressort de maintien -2-.
Extraire le détecteur de température -G18--3- et le détecteur de surchauffe -G189--4- à l'aide d'une pince à becs pointus.
  Nota
Lors du réassemblage, veiller au bon positionnement du ressort de maintien -2-.
Les détecteurs ne peuvent pas être remplacés individuellement.

Bougie d'incandescence avec contrôleur de flamme -Q8- : dépose et repose
Bougie à incandescence avec contrôleur de flamme -Q8- : dépose et repose, Thermo Top V   Nota Sur la version gazole, une résistance chauffante de r ...

Circuit de liquide de refroidissement avec chauffage stationnaire/d'appoint
...
