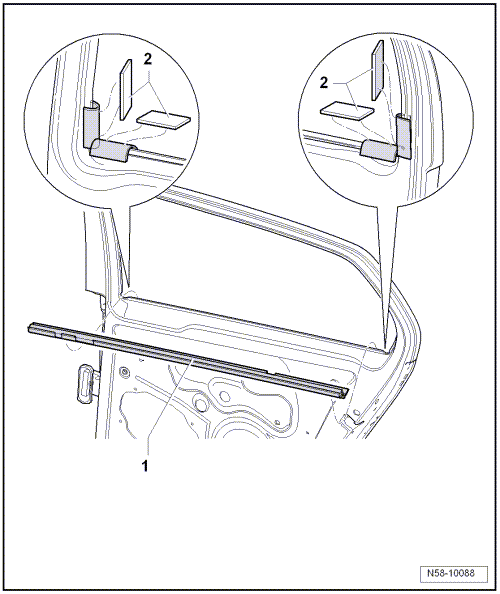

Nota| La figure représente le côté droit. La procédure s'effectue de façon analogue du côté gauche. |
| 1 - | Lécheur de glace |
| 2 - | Insonorisant |
| 4 unités |
| Ruban de tissu adhésif de commercialisation courante 20 mm x 40 mm |
Salissures dues au mastic-colle : élimination
