Revue Technique Automobile Volkswagen Golf 5: Réparation de la languette extérieure de fixation

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteur / Réparation de la languette extérieure de fixation

Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
Déposer le projecteur → Chapitre.

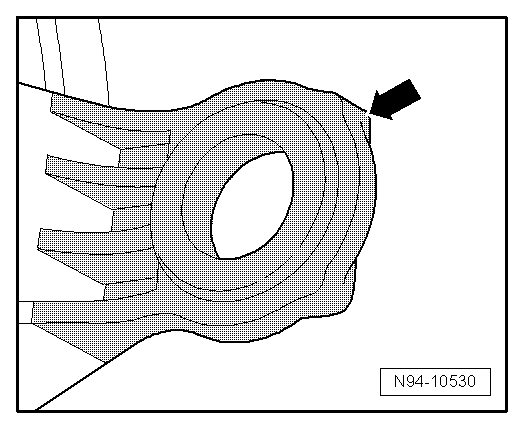

Retirer entièrement la languette de fixation usagée -flèche- du projecteur.

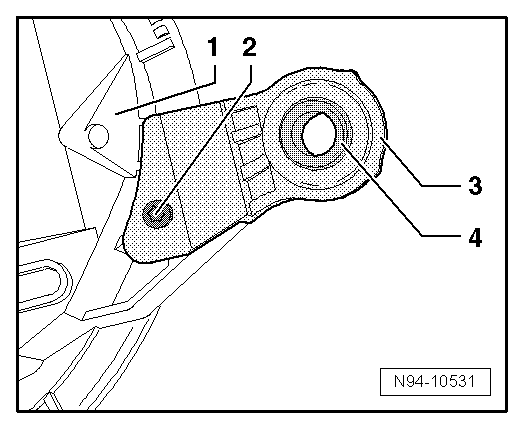

Engager la languette de fixation neuve -3- sur le socle prévu à cet effet sur le projecteur -1- en lui en faisant bien épouser la forme, puis visser la vis de fixation -2-.
  Nota
La douille de réglage -4- est déjà prémontée sur la languette de fixation neuve -3-.
Reposer le projecteur → Chapitre.
Contrôler le réglage des projecteurs et le rectifier si nécessaire → Brochure38.
