Revue Technique Automobile Volkswagen Golf 5: Languettes de fixation du projecteur : remise en état

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteur / Languettes de fixation du projecteur : remise en état

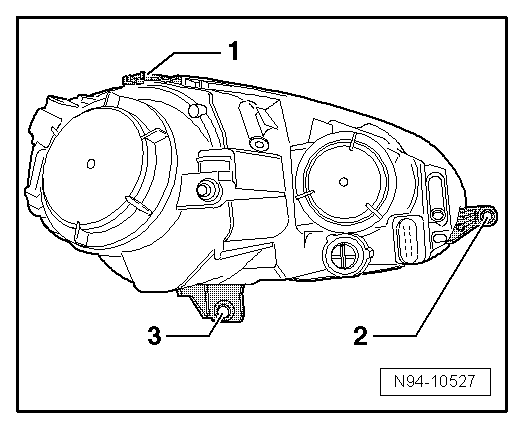

En cas d'endommagement ou de rupture de la languette supérieure de fixation du projecteur -1-, de la languette extérieure de fixation du projecteur -2- ou de la languette inférieure de fixation du projecteur -3-, il est possible de les remplacer en posant le kit de réparation. Il n'est pas nécessaire de remplacer le projecteur complet.
  Nota
S'assurer que le projecteur ne présente pas d'autres endommagements susceptibles de rendre inutile la pose du jeu de réparation.
Il existe deux kits de réparation différents, l'un pour le projecteur gauche et l'autre pour le projecteur droit → ETKA (Catalogue électronique des pièces de rechange).
Chaque kit de réparation contient respectivement les languettes de fixation supérieure, extérieure et inférieure du projecteur, quatre vis de fixation, un écrou à tôle déjà prémonté sur la languette de fixation supérieure et une douille de réglage prémontée sur les languettes de fixation extérieure et inférieure.
-  Réparation de la languette supérieure de fixation → Chapitre.
-  Réparation de la languette extérieure de fixation → Chapitre.
-  Réparation de la languette de fixation inférieure → Chapitre.


Réparation de la languette supérieure de fixation

Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le projecteur → Chapitre.

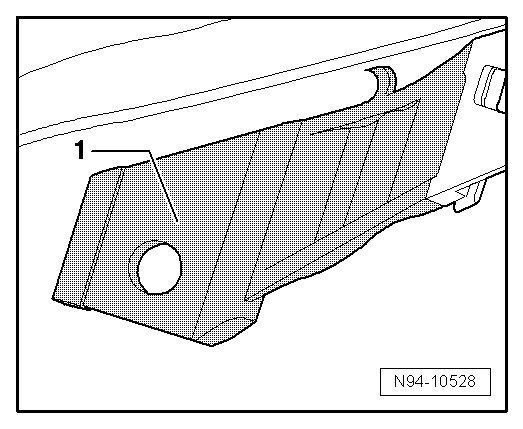

-  Retirer entièrement la languette de fixation usagée -1- du projecteur.

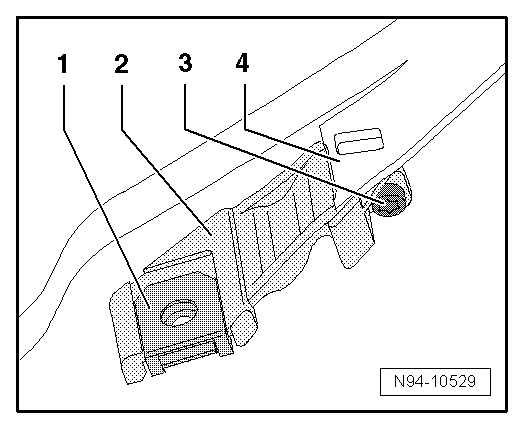

-  Engager la languette de fixation neuve -2- sur le socle prévu à cet effet sur le projecteur -4- en lui en faisant bien épouser la forme, puis visser la vis de fixation -3-.
  Nota
L'écrou à tôle -1- est déjà prémonté sur la languette de fixation neuve -2-.
-  Reposer le projecteur → Chapitre.
-  Contrôler le réglage des projecteurs et le rectifier si nécessaire → Brochure38.
