Revue Technique Automobile Volkswagen Golf 5: Projecteurs : adaptation en vue de passer d'une circulation à droite à une circulation à gauche

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteur / Projecteurs : adaptation en vue de passer d'une circulation à droite à une circulation à gauche

  Nota
Pour éviter l'éblouissement provoqué par des feux de croisement asymétriques, les deux projecteurs doivent être adaptés au sens de circulation prescrit dans le pays où le véhicule est utilisé.
Le kit de conversion correspondant des projecteurs comprend deux films plastiques.
L'adaptation des projecteurs n'est pas appropriée pour une utilisation à long terme dans d'autres pays ; elle constitue une " solution touriste " pour un séjour de courte durée à l'étranger.
L'adaptation doit être systématiquement effectuée sur les deux projecteurs du véhicule.
Les indications " droite " / " gauche " figurant sur les films de masquage se rapportent toujours à la vue depuis le véhicule dans le sens de la marche.

  Nota
Le kit de conversion des projecteurs comprend deux films plastiques.
Tenir compte des différents numéros de pièces de kit d'adaptation des projecteurs selon qu'il s'agit de passer de la circulation à droite à la circulation à gauche ou inversement.
Avant de procéder à l'adaptation, nettoyer les diffuseurs des projecteurs.
-  Positionner la commande d'éclairage sur " 0 ".
-  Nettoyer le verre diffuseur du projecteur.

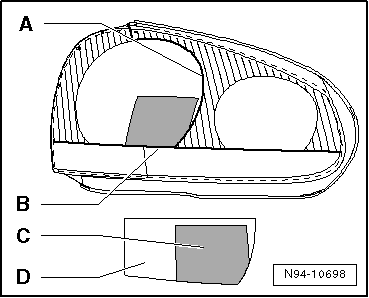

Projecteur gauche :

-  Retirer la feuille protectrice située au dos du film de montage -D- uniquement dans la zone -C-.
-  Ajuster l'arête inférieure du film de montage -D- sur la ligne -B- située sur le verre diffuseur du projecteur.
-  Ajuster simultanément l'arrondi du film de montage -D- sur la ligne -A- du verre diffuseur du projecteur.
-  Appliquer la zone -C- fermement contre le diffuseur du projecteur.
-  Retirer avec précaution le film de montage -D- du diffuseur du projecteur.
-  Le film de masquage -C- reste sur le diffuseur du projecteur.

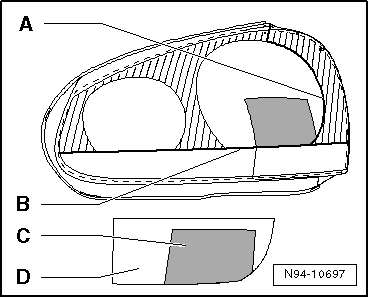

Projecteur droit :

-  Retirer la feuille protectrice située au dos du film de montage -D- uniquement dans la zone -C-.
-  Ajuster l'arête inférieure du film de montage -D- sur la ligne -B- située sur le verre diffuseur du projecteur.
-  Ajuster simultanément l'arrondi du film de montage -D- sur la ligne -A- du verre diffuseur du projecteur.
-  Appliquer la zone -C- fermement contre le diffuseur du projecteur.
-  Retirer avec précaution le film de montage -D- du diffuseur du projecteur.
-  Le film de masquage -C- reste sur le diffuseur du projecteur.
  Nota
Les éventuels restes de colle doivent être éliminés à l'aide de nettoyants à base d'alcool ou de mélange d'alcool et d'eau. Par exemple avec un chiffon imbibé d'isopropanol.
Transmettre au client les indications adéquates concernant l'élimination de résidus de colle après l'enlèvement de la surface de recouvrement.
