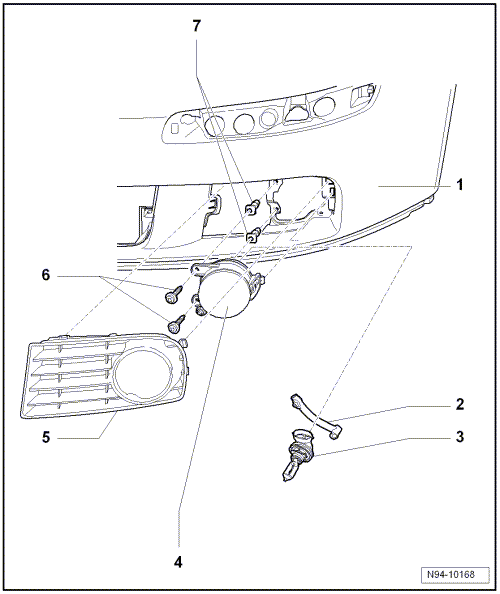

Revue Technique Automobile Volkswagen Golf 5: Projecteur antibrouillard : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteurs antibrouillard / Projecteur antibrouillard : vue d'ensemble du montage

 -  Couples de serrage → Chapitre.
1 -  Pare-chocs avant
2 -  Flexible de purge
3 -  Ampoule de projecteur antibrouillard gauche -L22- ou ampoule de projecteur antibrouillard droit -L23-
Ampoule H11 12 V, 55 W
Déposer et reposer → Chapitre
4 -  Boîtier de projecteur antibrouillard
Déposer et reposer → Chapitre
5 -  Capuchon
6 -  Vis de fixation
7 -  Écrous d'écartement
Projecteurs antibrouillard
Détection et affichage des défauts : Le calculateur du réseau de bord est équipé d'un autodiagnostic qui facilite le dépannage sur les pro ...

Projecteurs antibrouillard : dépose et repose
  Nota Les figures représentent les opérations de dépose et de repose du projecteur antibrouillard gauche. Dépose : ...
