Revue Technique Automobile Volkswagen Golf 5: Porte-relais sur le calculateur de réseau de bord, côté gauche du tableau de bord : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Câblages / Porte-relais : dépose et repose / Porte-relais sur le calculateur de réseau de bord, côté gauche du tableau de bord : dépose et repose

  Nota
Le calculateur de réseau de bord -J519- et le porte-relais sur le calculateur de réseau de bord, à gauche dans le tableau de bord, constituent une unité fonctionnelle et sont indissociables.
En cas de remplacement du calculateur de réseau de bord -J519-, il faut dans tous les cas effectuer la procédure décrite sous → Chapitre "Calculateur de réseau de bord -J519- : codage" afin de consulter les codes enregistrés dans le calculateur.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le cache de plancher côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

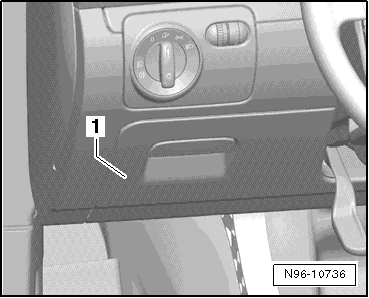

-  Déposer le rangement -1- côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

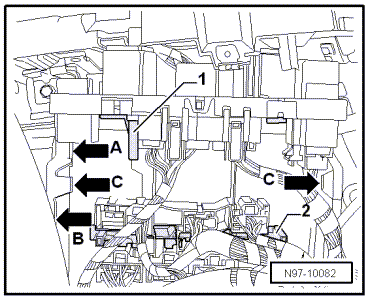

-  Pousser le verrou de sûreté -1- des fiches du porte-relais sur le calculateur de réseau de bord, à gauche dans le tableau de bord, dans le sens de la -flèche A-.
-  Pousser le verrou de sûreté -2- des fiches du calculateur de réseau de bord -J519- dans le sens de la -flèche B-.
  Nota
Il n'est possible de débrancher les fiches du calculateur de réseau de bord -J519- et du porte-relais sur le calculateur de réseau de bord que si les verrous de sûreté ont été amenés auparavant dans la position " AUF " (ouverture).
-  Débrancher toutes les fiches du calculateur de réseau de bord -J519- et du porte-relais sur le calculateur de réseau de bord, à gauche dans le tableau de bord.
  Nota
Le nombre de fiches varie en fonction de l'équipement du véhicule.
-  Déclipser le calculateur de réseau de bord -J519- et le porte-relais sur le calculateur de réseau de bord, à gauche dans le tableau de bord, des crans -flèches C-.
-  Tirer le calculateur de réseau de bord -J519- et le porte-relais sur le calculateur de réseau de bord, à gauche dans le tableau de bord, vers le bas et les retirer du support dans le sens inverse de la marche.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
  Nota
Les étriers de sûreté ne peuvent être amenés en position " ZU " (fermeture) que lorsque toutes les fiches sont " correctement " branchées.
