Revue Technique Automobile Volkswagen Golf 5: Porte-relais avec coupe-circuit automatique, en bas à gauche du tableau de bord : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Câblages / Porte-relais : dépose et repose / Porte-relais avec coupe-circuit automatique, en bas à gauche du tableau de bord : dépose et repose

Prudence !   Prudence !
Pour déconnecter et reconnecter la batterie, il faut impérativement respecter la procédure décrite dans le Manuel de Réparation → Chapitre.
Dépose :
-  Déconnecter la batterie → Chapitre.
-  Déposer le rangement côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

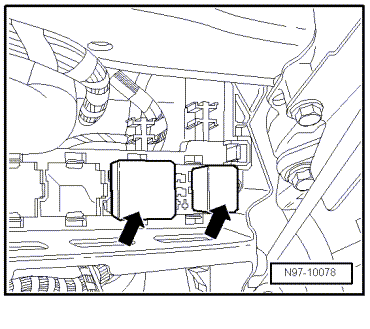

-  Retirer les relais -flèches- du porte-relais.
  Nota
Le nombre de relais varie en fonction de l'équipement du véhicule.

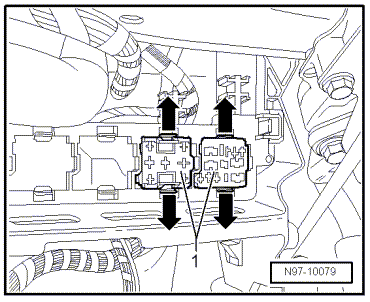

-  Déclipser les ergots de fixation vers l'extérieur dans le sens des -flèches-, puis enfoncer les fiches -1- à travers le porte-relais.

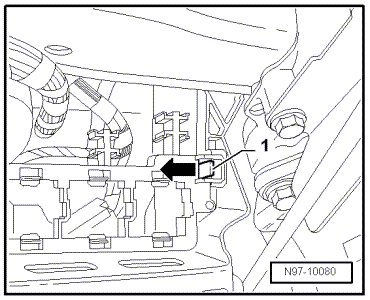

-  Déverrouiller l'ergot de fixation -1- du porte-relais dans le sens de la -flèche- et retirer le porte-relais.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
-  Commencer par clipser les fiches dans le porte-relais.

-  Engager le porte-relais -2- dans le guide -1-, puis encliqueter le porte-relais.
