Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, couliss, à vantaux,  verrouil.centr. / Porte : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de la porte droite. La dépose et la repose de la porte gauche s'effectuent de façon analogue.

Dépose

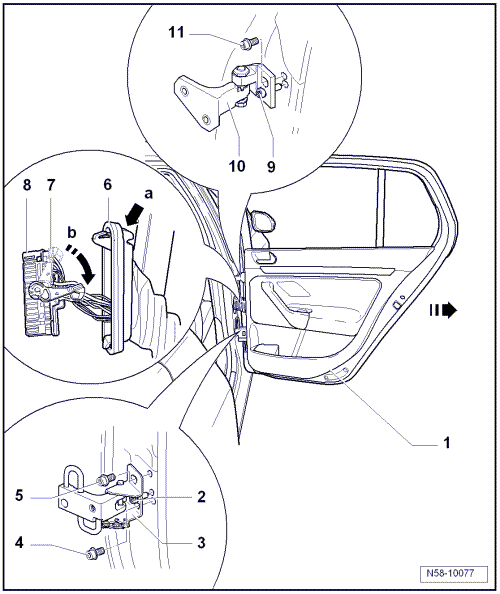

-  Déverrouiller le soufflet -6- en appuyant sur le cran -flèche a- et retirer le soufflet du montant B.
-  Basculer le levier de verrouillage -7- vers le bas -flèche b- et débrancher le connecteur électrique -8- de la station de couplage.
-  Dévisser les vis -4, 5 et 11- avec l'outil spécial clé pour ajustage de porte -3320- et l'embout de vissage -3320/3- de la charnière.
-  Tirer la porte dans le sens de la -flèche- des vis de guidage -3 et 9-.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
-  Couple de serrage des vis -4, 5 et 11- : 50 Nm
Les vis -4, 5 et 11- doivent toujours être remplacées.
-  Respecter les jeux d'ouverture de la porte arrière → Groupe de rép.00.

Charnières de porte : vue d'ensemble du montage
  Prudence ! Sur les véhicules produits jusqu'à 01/2004, la vis du pivot excentrique -10- ne doit en aucun cas être desserrée. Il ne peut ...

Porte : réglage
  Nota La porte est correctement réglée lorsqu'elle présente un jeu d'ouverture régulier sur tout le pourtour quand elle est fermée, lorsqu'el ...
