Revue Technique Automobile Volkswagen Golf 5: Poulie de courroie multipistes sur l'alternateur : dépose et repose
Poulie de courroie multipistes sans roue libre : dépose et repose
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires |
|
|
|
Clé dynamométrique -V.A.G 1332- |
- |
Déposer l'alternateur
→ Chapitre. |
- |
Serrer l'alternateur par ses points de fixation dans un étau. |
|
|
|
- |

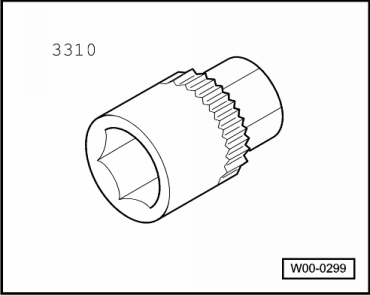

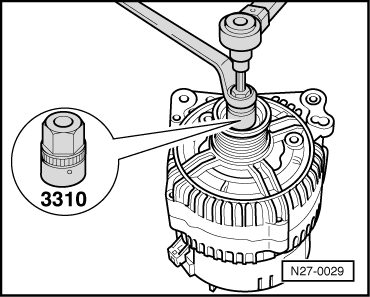

Utiliser la douille -VAS 3310- pour dévisser de l'arbre
d'alternateur l'écrou de fixation de la poulie de courroie
multipistes. |
La repose s'effectue dans l'ordre inverse de la dépose en
tenant toutefois compte de ce qui suit : |
- |
Serrer à 65 Nm l'écrou de fixation M10 de la poulie de
courroie multipistes sur l'arbre d'alternateur. |
|
|
|
Poulie de courroie multipistes à roue libre : dépose et repose - fabricant
Bosch
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires |
|
|
|

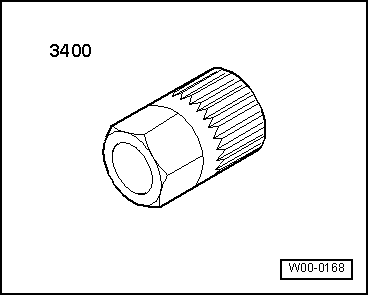

Adaptateur polygonal -VAS 3400- |
|
|
|
Clé dynamométrique -V.A.G 1332- |
- |
Déposer l'alternateur
→ Chapitre. |
- |
Serrer l'alternateur par ses points de fixation dans un étau. |
- |
Retirer le cache de protection de la poulie à roue libre de
courroie multipistes. |
- |
Introduire l'adaptateur polygonal -VAS 3400- Ã l'aide d'une
clé polygonale de 17 dans la poulie à roue libre de courroie
multipistes de l'alternateur. |
|
|
|
- |

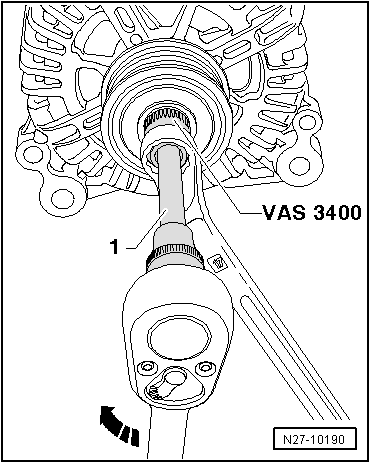

Enfoncer une douille polygonale M10
-1- dans l'arbre d'alternateur. |
- |
Maintenir l'arbre d'alternateur et desserrer la poulie de
courroie multipistes avec roue libre au moyen d'une clé
polygonale en tournant vers la gauche. |
- |
Maintenir avec la main la poulie à roue libre de courroie
multipistes. Tourner sur l'arbre d'entraînement de l'alternateur
jusqu'à ce qu'il soit possible de retirer la poulie à roue libre
de courroie multipistes. |
La repose s'effectue de façon analogue dans l'ordre inverse
de la dépose ; il faut alors tenir compte de ce qui suit : |
- |
Visser la poulie à roue libre de courroie multipistes,
d'abord à la main, jusqu'en butée sur l'arbre de commande de
l'alternateur. |
Pour le montage de la poulie à roue libre de courroie
multipistes, il faut transformer la clé dynamométrique -V.A.G
1332- comme suit : |
|
|
|
- |

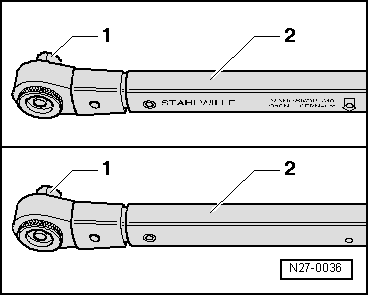

Déverrouiller l'embout -1- et
le retirer du manche -2-. |
- |
Tourner le manche -2- de la clé
dynamométrique de 180 et remettre l'embout en place. |
- |
Régler le sens de rotation de la clé dynamométrique sur la
gauche au niveau de la douille. |
|
|
|
- |

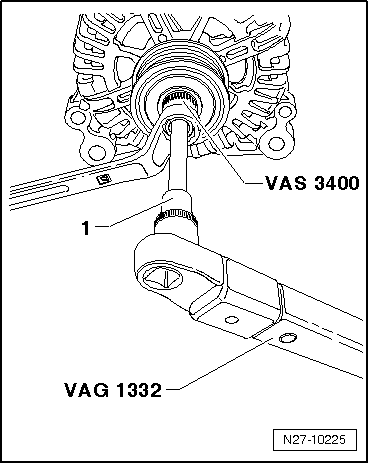

Enfoncer une douille polygonale M10
-1- dans l'arbre d'alternateur. |
- |
Faire contre-appui sur l'adaptateur polygonal -VAS 3400- Ã
l'aide de la clé polygonale de 17. |
- |
Serrer la poulie à roue libre de courroie multipistes en
tournant l'arbre d'entraînement de l'alternateur vers la gauche
à l'aide de la clé dynamométrique -V.A.G 1332-. |
- |
Serrer le vissage de la poulie de courroie multipistes sur
l'arbre d'alternateur à 80 Nm. |
|
|
|
Poulie de courroie multipistes à roue libre : dépose et repose - fabricant
Valeo

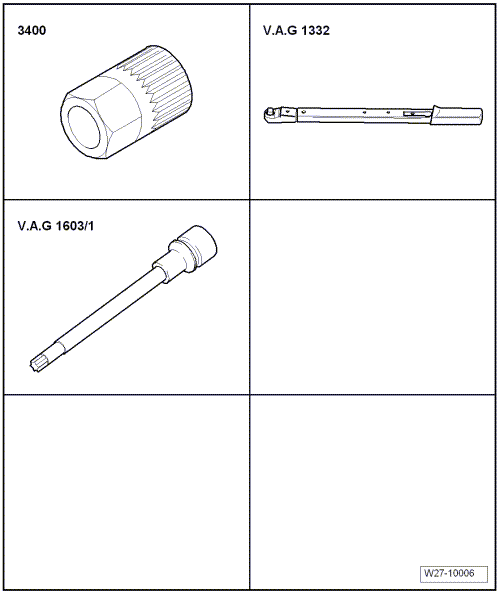

Outillage spécial, contrôleurs, appareils de
mesure et matériel nécessaires |
Adaptateur polygonal -VAS 3400- |
Clé dynamométrique -V.A.G 1332- |
Embout de vissage Torx -V.A.G 1603/1- |
- |
Déposer l'alternateur
→ Chapitre. |
- |
Serrer l'alternateur par ses points de fixation dans un étau. |
- |
Retirer le cache de protection de la poulie à roue libre de
courroie multipistes. |
- |
Introduire l'adaptateur polygonal -VAS 3400- Ã l'aide d'une
clé polygonale de 17 dans la poulie à roue libre de courroie
multipistes de l'alternateur. |
|
|
|
- |

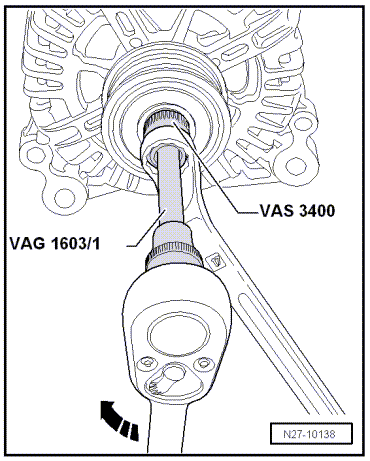

Introduire l'embout de vissage Torx -V.A.G 1603/1- dans
l'arbre d'alternateur. |
- |
Maintenir l'arbre d'alternateur et desserrer la poulie de
courroie multipistes avec roue libre au moyen d'une clé
polygonale en tournant vers la gauche. |
- |
Maintenir avec la main la poulie à roue libre de courroie
multipistes. Tourner sur l'arbre d'entraînement de l'alternateur
jusqu'à ce qu'il soit possible de retirer la poulie à roue libre
de courroie multipistes. |
La repose s'effectue de façon analogue dans l'ordre inverse
de la dépose ; il faut alors tenir compte de ce qui suit : |
- |
Visser la poulie à roue libre de courroie multipistes,
d'abord à la main, jusqu'en butée sur l'arbre de commande de
l'alternateur. |
Pour le montage de la poulie à roue libre de courroie
multipistes, il faut transformer la clé dynamométrique -V.A.G
1332- comme suit : |
|
|
|
- |
Déverrouiller l'embout -1- et
le retirer du manche -2-. |
- |
Tourner le manche -2- de la clé
dynamométrique de 180 et remettre l'embout en place. |
- |
Régler le sens de rotation de la clé dynamométrique sur la
gauche au niveau de la douille. |
|
|
|
- |

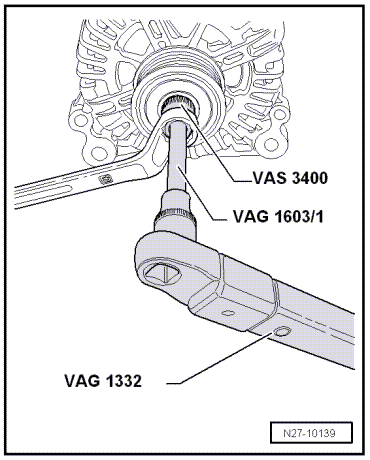

Introduire l'embout de vissage Torx -V.A.G 1603/1- dans
l'arbre d'alternateur. |
- |
Faire contre-appui sur l'adaptateur polygonal -VAS 3400- Ã
l'aide de la clé polygonale de 17. |
- |
Serrer la poulie à roue libre de courroie multipistes en
tournant l'arbre d'entraînement de l'alternateur vers la gauche
à l'aide de la clé dynamométrique -V.A.G 1332-. |
- |
Serrer le vissage de la poulie de courroie multipistes sur
l'arbre d'alternateur à 80 Nm. |
|
|
|
Vue d'ensemble du montage
1 -
Vis six pans à embase
M8 x 45
20 Nm
2 -
Tendeur de courroie multipistes
...
