Revue Technique Automobile Volkswagen Golf 5: Emplacements de montage : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Point d'aide au démarrage avec condensateur d'antiparasitage -C24 / Emplacements de montage : vue d'ensemble

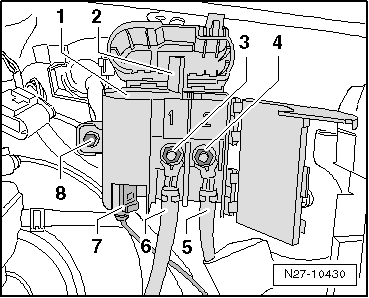

1 -  Condensateur d'antiparasitage -C24-
2 -  Point d'aide au démarrage
3 -  Écrou de fixation (à embase) pour câble borne 30 menant au démarreur -B- et à l'assemblage vissé (30) sur le boîtier électrique
4 -  Écrou de fixation (à embase) pour câble borne 30 venant du détonateur de coupure de la batterie -N253- à droite dans le coffre à bagages
5 -  Câble borne 30 en provenance du détonateur de coupure de la batterie -N253-, à droite dans le coffre à bagages
6 -  Câble borne 30 menant au démarreur -B- et à l'assemblage vissé (30) sur le boîtier électrique
7 -  Connecteur du condensateur d'antiparasitage -C24-
8 -  Vis de fixation

Point d'aide au démarrage avec condensateur d'antiparasitage -C24
Les véhicules avec batterie dans le coffre à bagages sont dotés, dans le compartiment moteur, à gauche, d'un point d'aide au démarrage supplémentaire qui se com ...

Point d'aide au démarrage avec condensateur d'antiparasitage -C24- : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires     Clé dynamométrique -V ...
