Revue Technique Automobile Volkswagen Golf 5: Plaquettes de frein : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande mècanique / Frein avant : remise en état / Plaquettes de frein : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

Clé dynamométrique -V.A.G 1331-

Dispositif à repousser les pistons -T 10145-

Dépose
Lors de la dépose, repérer les plaquettes de frein devant être réutilisées Les reposer à la même place, sinon l'effet de freinage est irrégulier.
-  Déposer les roues.

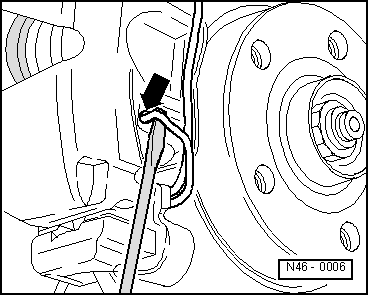

-  En faisant levier à l'aide d'un tournevis, dégager le ressort de maintien des plaquettes de frein hors de l'étrier de frein -flèche- et le retirer.

-  Débrancher le connecteur -1- de l'indicateur d'usure des plaquettes de frein.

-  Retirer les capuchons -flèches-.

-  Dévisser les deux colonnettes -flèches- et les retirer de l'étrier de frein.
-  Retirer l'étrier de frein et le fixer à l'aide d'un fil de fer de manière à ce que le poids de l'étrier n'exerce aucune contrainte sur le flexible de frein et ne l'endommage pas.
-  Retirer la plaquette de frein de l'étrier de frein ou de la chape de frein.
Nettoyage :
ATTENTION !   ATTENTION !
Ne pas passer le système de freinage à l'air comprimé, la poussière alors dégagée étant nuisible à la santé !
-  Sur la chape de frein, nettoyer soigneusement les surfaces d'appui des plaquettes de frein et éliminer les traces de corrosion.
-  Nettoyer l'étrier de frein, et plus particulièrement la surface de collage de la plaquette, qui doit être exempte de résidus de colle et de graisse.
Pour nettoyer l'étrier de frein, il faut utiliser exclusivement de l'alcool.


Repose

Avant d'enfoncer le piston dans le cylindre à l'aide du dispositif à repousser les pistons, il faut aspirer du liquide de frein dans le réservoir de liquide de frein. Sinon, du liquide de frein risque de s'écouler et de provoquer des dégâts si l'on fait entre-temps l'appoint de liquide de frein.

-  Repousser le piston.
-  Retirer la feuille de protection de la contre-plaque de la plaquette de frein extérieure.
-  Mettre en place la plaquette de frein extérieure sur la chape de frein.
-  Mettre en place la plaquette de frein intérieure avec le ressort de maintien dans l'étrier de frein (piston).
Lors de la mise en place de l'étrier de frein, veiller à ce que la plaquette de frein ne colle pas sur l'étrier de frein avant que la position de montage correcte soit atteinte.
Ne pas endommager la surface de collage.

-  Visser l'étrier de frein muni des deux colonnettes sur la chape de frein.
-  Mettre en place les deux capuchons.
-  Mettre en place le ressort de maintien dans l'étrier de frein.
-  Brancher le connecteur de l'indicateur d'usure des plaquettes de frein.
-  Monter les roues.
Couples de serrage des boulons de roue → Suspension, essieux, direction; Groupe de rép.44.
  Nota
Après chaque remplacement des plaquettes de frein, appuyer à fond plusieurs fois sur la pédale de frein, le véhicule étant à l'arrêt, afin que les plaquettes prennent leur position de fonctionnement.
Contrôler le niveau de liquide de frein après le remplacement des plaquettes de frein.

Couple de serrage :
Colonnettes sur chape de frein 30 Nm
