Commande de désactivation de protection volumétrique -E267- et touche de désactivation du transmetteur d'inclinaison du véhicule -E360- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
Pour déposer la commande de désactivation de protection volumétrique -E267- et la touche de désactivation du transmetteur d'inclinaison du véhicule -E360-, il faut désactiver l'alarme antivol → Chapitre.
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
La commande de désactivation de protection volumétrique -E267- et la touche de désactivation du transmetteur d'inclinaison du véhicule -E360- se situent dans le revêtement du montant B côté conducteur.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

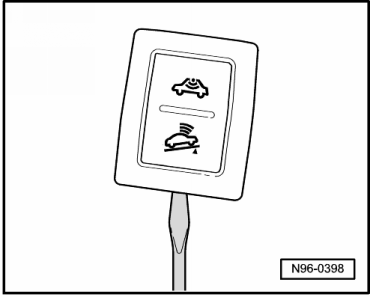

-  Retirer la commande de désactivation de protection volumétrique -E267- et la touche de désactivation du transmetteur d'inclinaison du véhicule -E360- en faisant levier prudemment avec la cale de démontage -VAS 3409- ou un tournevis.

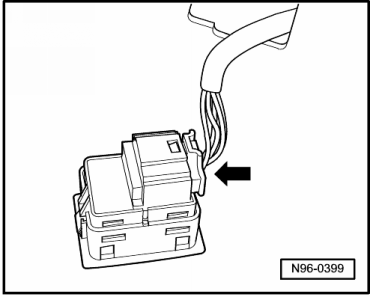

-  Déverrouiller le connecteur -flèche- et le débrancher.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
