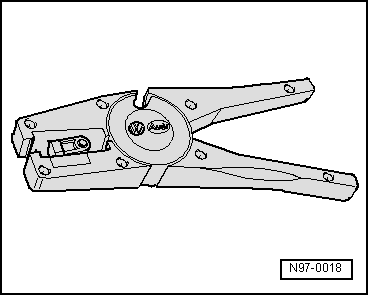

La pince à dénuder -VAS 1978/3- sert à dénuder et débrancher les câbles dans les règles de l'art.
La pince à dénuder -VAS 1978/3- est incluse dans la caisse pour réparation des câblages -VAS 1978 B- et des caisses précédentes.
La mâchoire de la pince à dénuder est dotée d'une butée réglable qui permet de régler la longueur souhaitée du câble à dénuder.
Dénudage :
-  Positionner la butée réglable dans la mâchoire de la pince en fonction de la longueur à dénuder souhaitée.

-  Introduire par l'avant l'extrémité du câble jusqu'en butée dans la mâchoire de la pince et fermer complètement la pince.
-  Ouvrir de nouveau la pince et retirer l'extrémité dénudée du câble.

-  Séparer les fils, le cas échéant, au moyen de la partie supérieure de la pince à dénuder qui fait fonction de pince coupante latérale.
