Revue Technique Automobile Volkswagen Golf 5: Patin métal-caoutchouc de porte-fusée : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Porte-fusée et bras longitudinal : vue d'ensemble du montage (traction avant) / Patin métal-caoutchouc de porte-fusée : remplacement

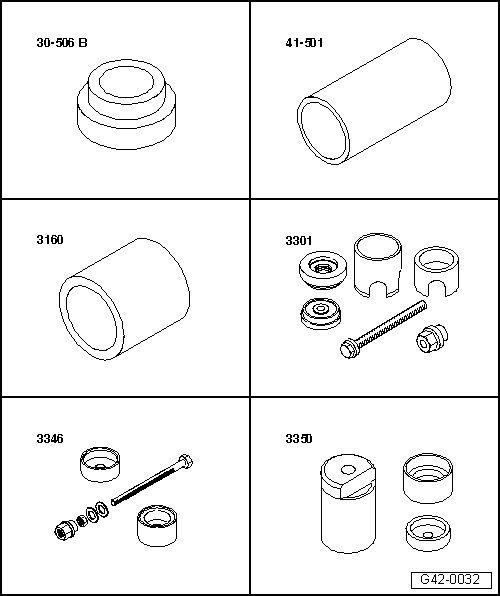

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Outil d'emmanchement -30 - 506 B-
Douille d'emmanchement -41-501-
Douille -3160-
Dispositif de montage -3301-
Dispositif de montage -3346-
Dispositif de montage -3350-




Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer la roue.
-  Déposer le ressort hélicoïdal → Chapitre.
-  Déposer l'ensemble roulement/moyeu de roue → Chapitre.
-  Déposer le flasque de protection.

-  Dévisser la vis -flèche- du bras transversal inférieur -1-.
Patin métal-caoutchouc : extraction

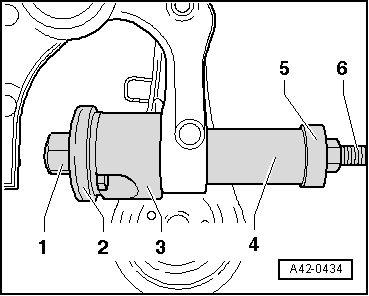

-  Positionner les outils comme représenté sur la figure.
1 -  Écrou -3346/3-
2 -  Poussoir -3301-
3 -  Tube -3301/3-
4 -  Douille d'emmanchement -41 - 501-
5 -  Poussoir -3350/1-
6 -  Tige filetée -3346/2-
-  Extraire le patin métal-caoutchouc en tournant la tige filetée.
Emmancher le patin métal-caoutchouc

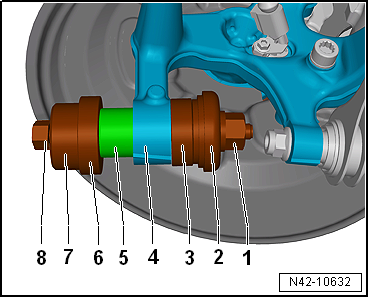

-  Placer les outils comme indiqué sur la figure.
1 -  Écrou -3301-
2 -  Palier de pression -3301-
3 -  Poussoir -3346/2-
4 -  Porte-fusée
5 -  Patin métal-caoutchouc
6 -  Poussoir -T10356/5-
7 -  Poussoir -3301/2-
8 -  Tige filetée -3301/1-
-  Emmancher le patin métal-caoutchouc dans le porte-fusée -4- en tournant la tige filetée.
  Nota
Ne pas utiliser de produit antifriction !
Positionner correctement le patin pour éviter qu'il ne se mette de biais.
Repose
-  Reposer le flasque de protection.
-  Reposer l'ensemble roulement/moyeu de roue.
Il n'est possible de serrer les assemblages vissés sur le porte-fusée que lorsque la cote " a " est atteinte → fig. !

-  Serrer la vis -flèche- du bras transversal inférieur -1-.
-  Reposer le ressort hélicoïdal → Chapitre.
-  Reposer le disque de frein.
-  Reposer la chape de frein en même temps que l'étrier de frein → Systèmes de freinage; Groupe de rép.46.
-  Reposer la roue et la serrer → Chapitre.

Couples de serrage
Composant Couple de serrage
Porte-fusée sur bras transversal inférieur
Utiliser une vis et un écrou neufs.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
90 Nm + 90
Flasque de protection sur porte-fusée 12 Nm
Disque de frein sur porte-fusée 4 Nm
