Nota| Selon la version, il faut tenir compte de légères différences. |

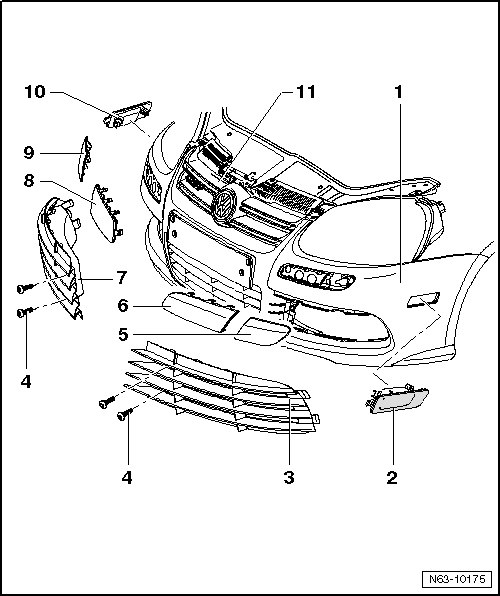

| 1 - | Cache |
| Matériau : PP/EPDM |
| Dépose et repose → Chapitre |
| 2 - | Feu de balisage latéral gauche |
| Pour différents pays |
| Déposer → Équipement électrique; Groupe de rép.94 |
| 3 - | Grille d'entrée d'air gauche |
| Déposer → Chapitre |
| 4 - | Vis |
| Deux unités de chaque côté |
| 1 Nm |
| 5 - | Cache de lave-projecteurs |
| 6 - | Baguette de protection gauche |
| Matériau : PP/EPDM |
| Encliqueté sur le bouclier. |
| Dégager avec précaution la baguette de protection des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer. |
| 7 - | Grille d'entrée d'air droite |
| Déposer → Chapitre |
| 8 - | Baguette de protection droite |
| Matériau : PP/EPDM |
| Encliquetée sur le bouclier. |
| Dégager avec précaution la baguette de protection des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer. |
| 9 - | Cache de lave-projecteurs |
| 10 - | Feu de balisage latéral droit |
| Pour différents pays |
| Déposer → Équipement électrique; Groupe de rép.94 |
| 11 - | Grille de calandre |
| Déposer → Chapitre |
