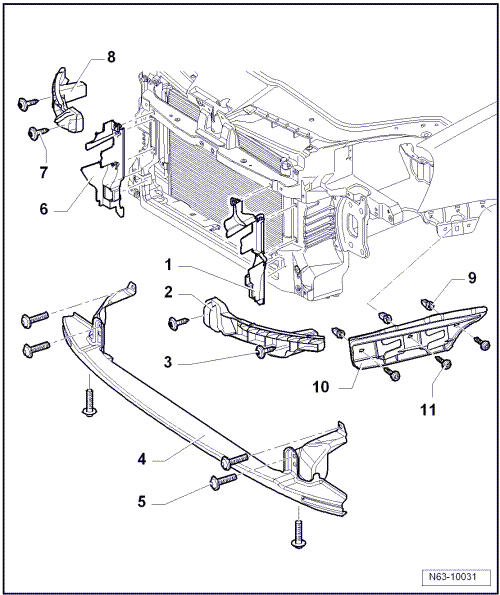

| 1 - | Guidage d'air gauche |
| Encliqueté sur le porte-serrure. |
| 2 - | Pièce de guidage, côté gauche |
| Vissée sur le porte-serrure. |
| 3 - | Vis |
| Deux unités par support |
| 2 Nm |
| 4 - | Traverse de protection piétons |
| Pas dans tous les pays |
| 5 - | Vis |
| Au nombre de six |
| 8 Nm |
| 6 - | Guidage d'air droit |
| Encliqueté sur le porte-serrure. |
| 7 - | Vis |
| Deux unités par support |
| 2 Nm |
| 8 - | Pièce de guidage, côté droit |
| Vissée sur le porte-serrure. |
| 9 - | Écrou d'écartement |
| Au nombre de trois |
| 10 - | Profilé de guidage |
| À gauche et à droite |
| Dépose : |
| - | Dévisser avec les vis -11- sur le côté de l'aile. |
| 11 - | Vis |
| Au nombre de trois |
| 2 Nm |
