Revue Technique Automobile Volkswagen Golf 5: Parallélisme de l'essieu arrière : réglage

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Roues, pneus, cjntrlôlt de géométrie / Contrôle de géométrie / Parallélisme de l'essieu arrière : réglage

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

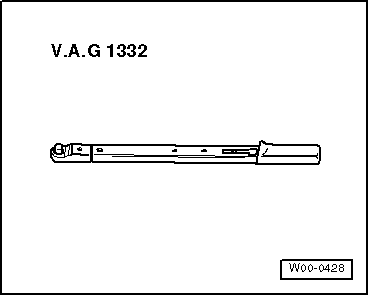

Clé dynamométrique -V.A.G 1332-

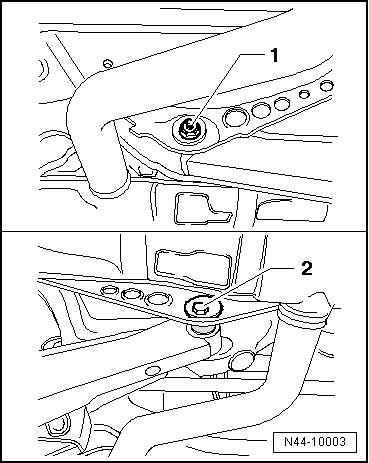

-  Desserrer l'écrou -1-.
-  Tourner la vis à excentrique -2- jusqu'à ce que la valeur assignée soit atteinte.
-  Revisser à présent l'écrou.

Couple de serrage
Composant Couple de serrage
Bras transversal inférieur sur berceau
Utiliser un écrou neuf
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
95 Nm
