Notice d'utilisation Volkswagen Golf Plus: Levage du véhicule avec un pont élévateur

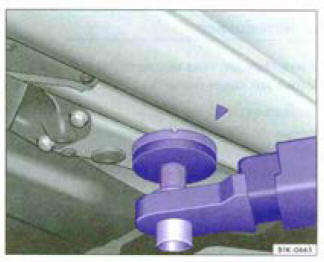

Fig. 173 Levage avec le pont élévateur : pointe de prise avant

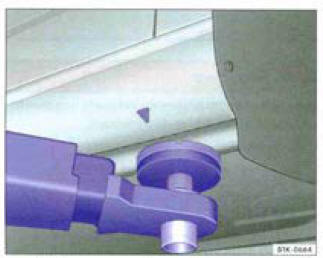

Fig. 174 Levage avec le pont élévateur : points do prise arrière .
Le véhicule ne doit étte soulevé avec un pont élévateur qu'aux points
de prise indiqués sur les figures fig. I73et fig.174 . Si le
véhicule n'est pas soulevé aux points de prise indiqués sur les figures, il peut
s'ensuivre des dommages sur le vehicule ainsi que de graves
blessures corporelles
Il ne faut pas utiliser de ponts élévateurs à coussins fluides (ponts de
réparation) pour soulever le véhicule.
Informations concernant le soulèvement du véhicule avec le cric.
Avertissement
Des ponts élévateurs non appropriés et un levage Incorrect du
véhicule peuvent entraîner des accidents et des blessures graves.
- Avant d'utiliser le pont, tenez compte de la Notice d'utilisation
du fabricant du pont élévateur et des éventuelles prescriptions légales.
- Lors du levage du véhicule, personne ne doit se trouver à bord.
- N'utilisez jamais le pont élévateur comme marchepied.
- N'utilisez que des ponts élévateurs à deux colonnes ou à deux
pistous équipés de bras suffisamment longs et possédant une capacité de charge
suffisante.
- Ne levez le véhicule que par les points représentés sur les
figures fig. 173 et fig. 174. Si le véhicule n'est pus soulevé sur les points
indiqués. il peut tomber du pont élévateur, par ex. lors de la dépose du moteur
ou de la boite de vitesses.
- Les points dr prise du véhicule présentent la plus grande surface
possible et prennent appui au centre des phques-supports du pont élévateur.
- Si des Interventions doivent être effectuées sous le véhicule
lorsqu'il est soulevé, immobilisez ce dernier sur des chandelles appropriées
possédant une capacité de charge suffisante.
- Ne faites jamais démarrer le moteur lorsque le véhicule est
soulevé ! Les vibrations du moteur peuvent faire tomber le véhicule du pont
élévateur.
Avis
- Ne soulevez jamais le véhicule au niveau du carter d'huile, de la
boite de vitesses, de l'essieu arrière ou de l'essieu avant.
- Lors du levage. il est impératif d'intercaler une entretoise en
caoutchouc pour éviter tout endommagement du soubassement du véhicule. Veillez
en outre à la mobilité des bras du pont élévateur.
- Les bras du point élévateur ne doivent pas entrer en contact avec les
bas de caisses latéraux ni avec d'autres pièces du véhicule.
