Revue Technique Automobile Volkswagen Golf 5: Lave-glace avant et arrière

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Essuie - glace et lave - glace / Raccords rapides des conduites de liquide de lave-glace / Lave-glace avant et arrière

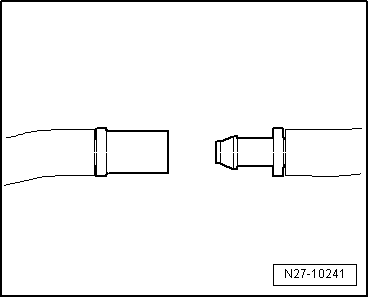

Détacher les deux parties du raccord pour désolidariser le raccord (pas de sûreté).
-  Pour fixer le raccord, comprimer les deux parties du raccord jusqu'à ce qu'elles s'encliquettent de manière audible et sensible.

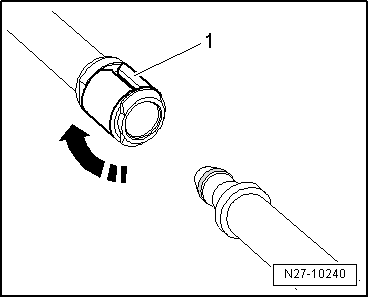

-  Pour désolidariser le raccord, tourner le circlip -1- de 90 -flèche- et débrancher le raccord de flexible.
-  Pour fixer le raccord, rebrancher le raccord de flexible et tourner le circlips -1--flèche- jusqu'à ce qu'il s'encliquette.

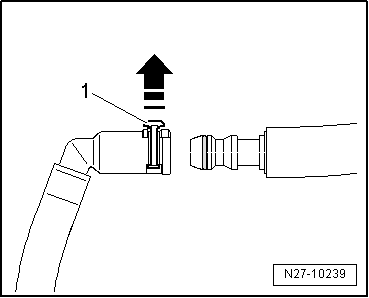

-  Pour désolidariser le raccord, tirer le clip de sûreté -1- d'env. 1 mm vers le haut -flèche-, puis retirer le raccord de flexible.
-  Pour fixer le raccord, rebrancher le raccord de flexible et enfoncer le clip de sûreté -1- jusqu'à ce qu'il s'encliquette.
-  Pour fixer le raccord, rebrancher le raccord de flexible et enfoncer le clip de sûreté -1- jusqu'à ce qu'il s'encliquette.

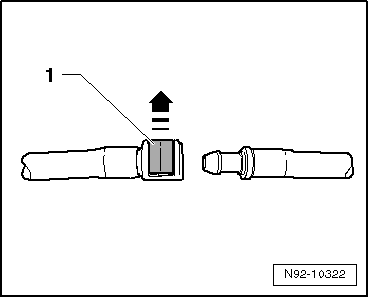

-  Pour désolidariser le raccord, tirer le clip de sûreté -1- vers le haut -flèche-, puis retirer le raccord de flexible.
-  Pour fixer le raccord, rebrancher le raccord de flexible et enfoncer le clip de sûreté -1- jusqu'à ce qu'il s'encliquette.

Raccords rapides des conduites de liquide de lave-glace
Pour raccorder les flexibles aux pompes et aux gicleurs ou servir de points de séparation, on utilise les raccords rapides suivants : ...

Lave-projecteurs
-  Pour désolidariser le raccord, appuyer sur le clip de sûreté -1--flèche- et retirer le raccord de flexible. -  Pour ...
