Revue Technique Automobile Volkswagen Golf 5: Servomoteur de volet de mélange d'air -V68- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation manuelle " Climatic " / Servomoteur de volet de mélange d'air -V68- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Lecteur de diagnostic
  Nota
À partir de la semaine 45/2013, les servomoteurs sont modifiés. Tenir compte des remarques comprises dans le → Chapitre "Indications relatives aux servomoteurs" et → Catalogue électronique de pièces de rechange.
À partir de la semaine 45/2013, le coloris-repère de l'élément de liaison sur le servomoteur est supprimé pour les éléments de liaison montés départ usine ou livrés en tant que pièces de rechange. Les éléments de liaison ne sont également plus prémontés sur les servomoteurs livrés comme pièces de rechange.
Les servomoteurs et les éléments de liaison correspondants sont différents. Ces différences sont parfois si minimes qu'on ne peut pas toujours les distinguer au premier abord. Le montage d'un servomoteur ou d'un élément de liaison autre que la version prévue conduit généralement à la survenue de problèmes lors du réglage de base qui s'ensuit.
Dépose
-  Diffuseur d'air au plancher côté gauche : dépose → Chapitre.
-  Déposer le revêtement gauche de plancher → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

-  Si le véhicule en est équipé, déposer l'interface de diagnostic du bus de données -J533- avec son support → Ã‰quipement électrique; Groupe de rép.97.
-  Dévisser les vis -3- (9 +- 1,3 Nm).
  Nota
Les vis -1- ne doivent pas être dévissées.
Ne pas déposer le support -2-.

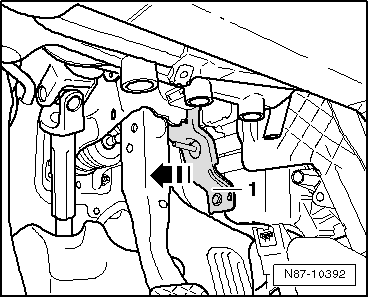

-  Pousser le support -1- en direction de la pédale de frein -flèche- et le fixer à cet endroit au moyen d'un serre-câble.

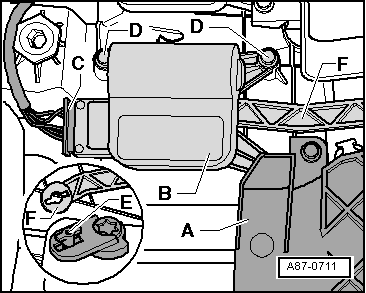

-  Repérer la fiche -C- du servomoteur (risque d'interversion avec les autres fiches identiques).
-  Débrancher le connecteur -C- du servomoteur de volet de mélange d'air -V68-.
-  Déposer le cache -A-.
-  Dévisser les vis de fixation -D- à 1,4 Nm et retirer le servomoteur de volet de mélange d'air -V68--B-.
-  Désolidariser le levier -E- du servomoteur de la tringle de liaison -F-.
Repose
-  Tenir compte des directives → Chapitre.
  Nota
Dysfonctionnement du chauffage ou du climatiseur en raison d'un montage erroné des servomoteurs ou des éléments de liaison.
Repérer les connecteurs des servomoteurs.
Poser des éléments de liaison adéquats sur les servomoteurs.
  Nota
Les servomoteurs optimisés sont repérés par un " X ".
Pour faciliter le montage, il est possible d'utiliser une vis à tête bombée -N  106 115 02-.

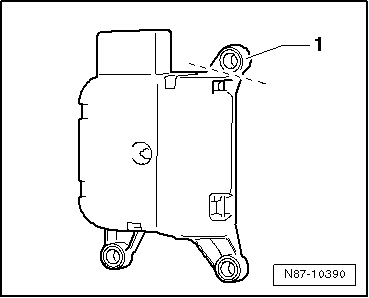

-  Découper le logement -1- de l'ancien servomoteur de volet de mélange d'air -V68- en utilisant par ex. une pince coupante diagonale.

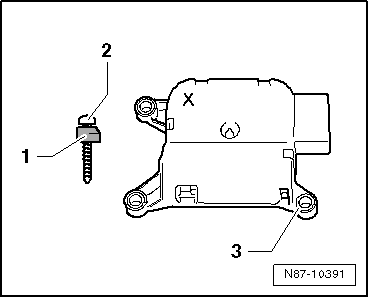

-  Mettre en place sur le logement -3- du caisson de soufflante le servomoteur de volet de mélange d'air -V68- neuf repéré par un " X " avec la vis à tête bombée neuve -2- et le logement découpé -1-.
-  Disposer le câblage électrique de telle sorte qu'il ne puisse pas entrer en contact avec des composants mobiles (par ex. le levier du servomoteur).
  Nota
Après la repose, il faut contrôler le fonctionnement du volet de mélange d'air gauche.
À l'aide du → Lecteur de diagnostic, initialiser la fonction " réglage de base " → Chapitre.
