Fig. 183 Déposez le cache de la grille de guidage.

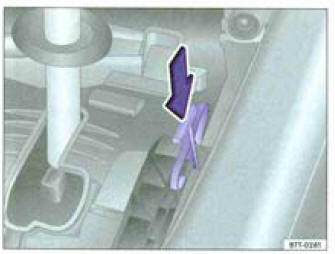

Fig. 184 Déverrouillez d'urgence le blocoge du levier sélecteur.
Si, en cas de panne de courant (par ex. dans le cas d'une batterie déchargée), le véhicule doit être remorqué, le levier sélecteur doit être amené en position N a l'aide du déverrouillage d'urgence.
Vu dans le sens de la matche, le déverrouillage d'urgence se trouve sous le cache de la grille de guidage sur le côté droit. Pour le déverrouillage du blocage du levier sélecteur, il faut utiliser un objet approprié comme par ex. un tournevis.
Mesures préalables
Dépose du cache de la grille de guidage
Déverrouillage d'urgence du blocage du levier sélecteur
Avertissement
Le levier sélecteur te doit être dégagé de la position P que si le frein à main est serré. En montées ou en descentes, le véhicule peut sinon se mettre inopinément en mouvement et provoquer ainsi des accidents ainsi que de graves blessures.
Avis
Si vous laissez rouler le véhicule en roue libre pendant une durée prolongée ou à une vitesse élevée alors que le moteur est arrêté et que le levier sélecteur se trouve en position N, vous risquez d'endommager la boite automatique.
