Revue Technique Automobile Volkswagen Golf 5: Guide de coulisse : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Toit coulissant / Guide de coulisse : dépose et repose

Dépose
-  Déposer le couvercle en verre de toit ouvrant coulissant/relevable → Chapitre.

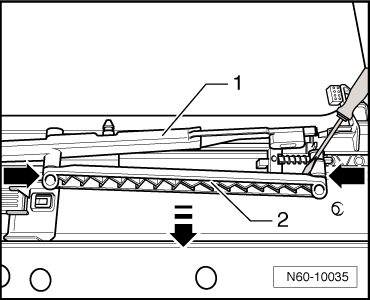

-  À l'aide d'un tournevis, déclipser l'écarteur -2- à l'avant du guide de coulisse -1- et à l'arrière du guide de crochet d'arrêt -flèches-.
-  Retirer l'écarteur -2- dans le sens de la -flèche-, hors du guide de coulisse -1- et hors du guide de crochet d'arrêt.

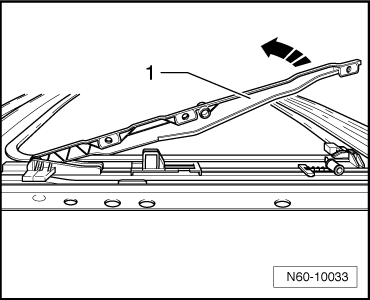

-  Soulever le guide de coulisse -1- dans le sens de la -flèche-.

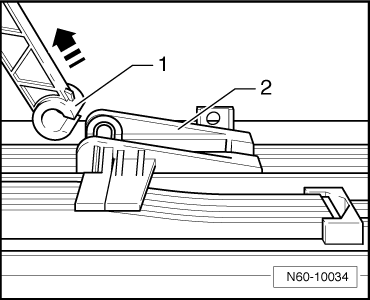

-  Pousser le guide avant -2- vers l'avant et retirer le guide de coulisse -1- dans le sens de la -flèche- hors du guide avant -2-.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
