  Nota
En cas de coupure de courant, l'entraîne-câble du toit ouvrant coulissant/relevable avec couvercle en verre peut être actionné à l'aide d'une clé mâle six pans. La clé mâle six pans se trouve dans le ciel prémoulé, à droite de l'ouverture prévue pour les plafonnier et lampes de lecture arrière.
-  Déposer l'unité de plafonnier et de commande → Ã‰quipement électrique; Groupe de rép.96.

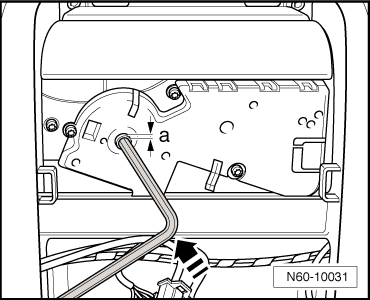

-  Introduire la clé mâle six pans dans la vis de l'entraîne-câble.
-  Pousser la clé vers le haut -flèche- pour déverrouiller l'entraîne-câble.
La vis peut être enfoncée de quelques millimètres -a- vers l'intérieur. Ce n'est que dans cette position qu'il est possible de faire bouger le couvercle en verre du toit ouvrant coulissant/relevable.
